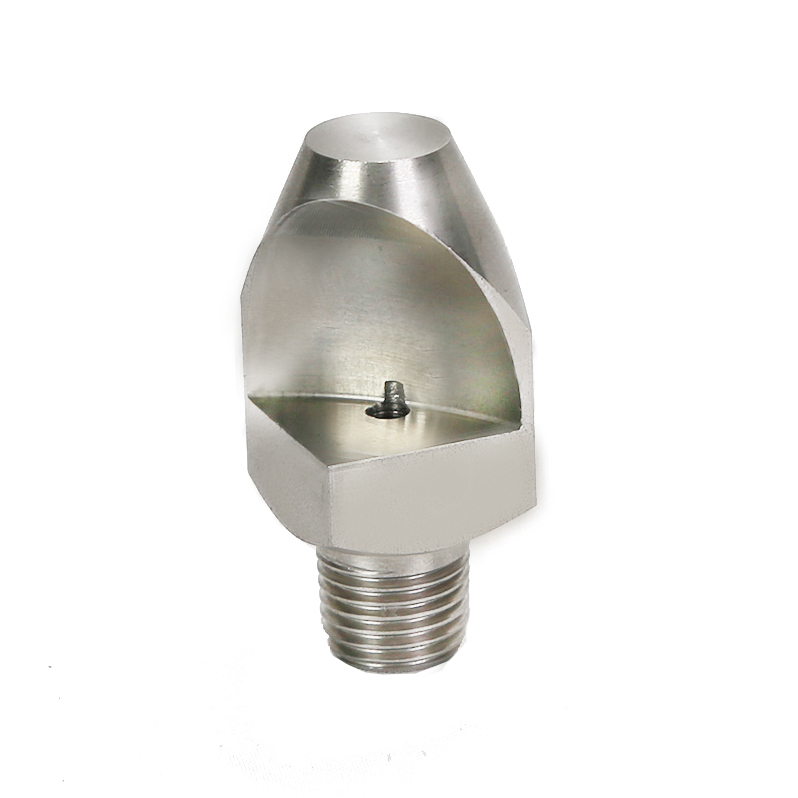

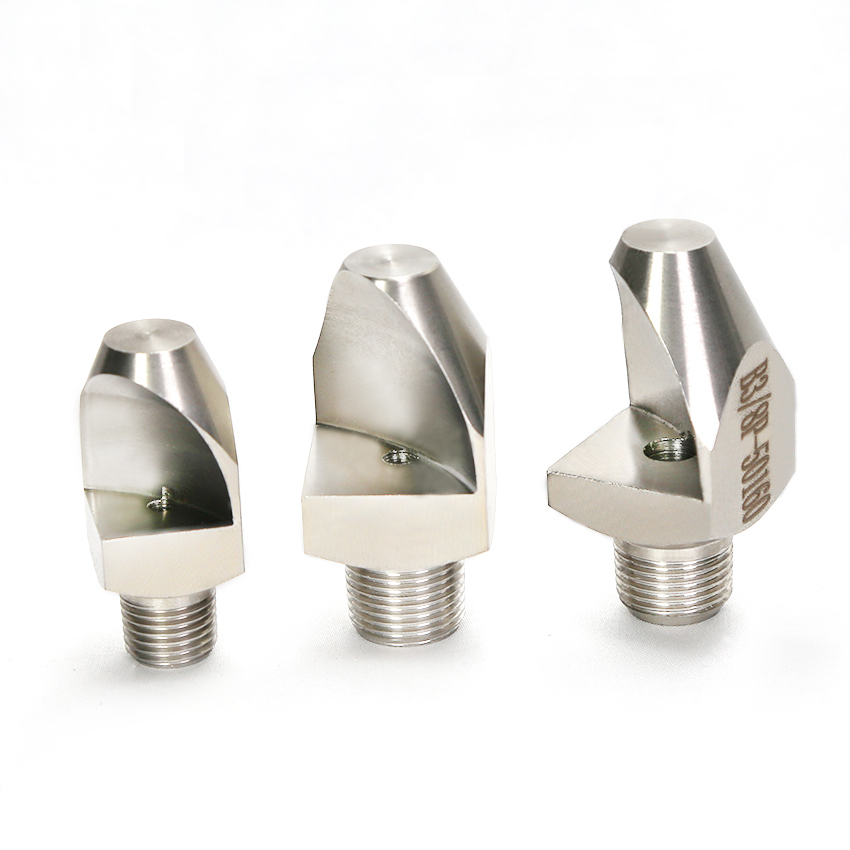

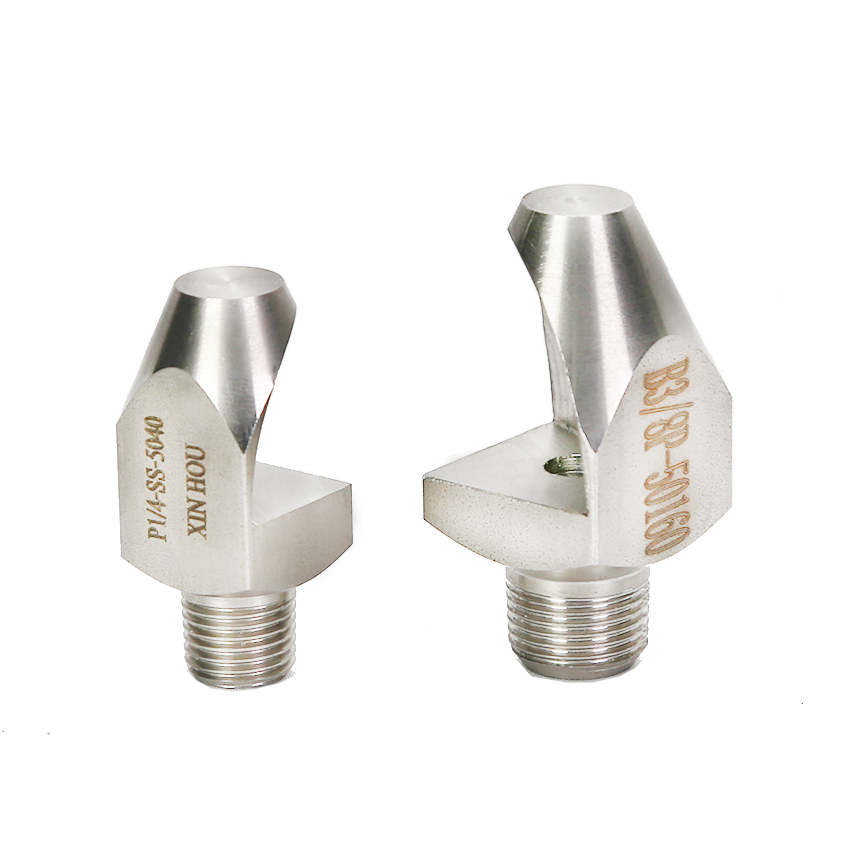

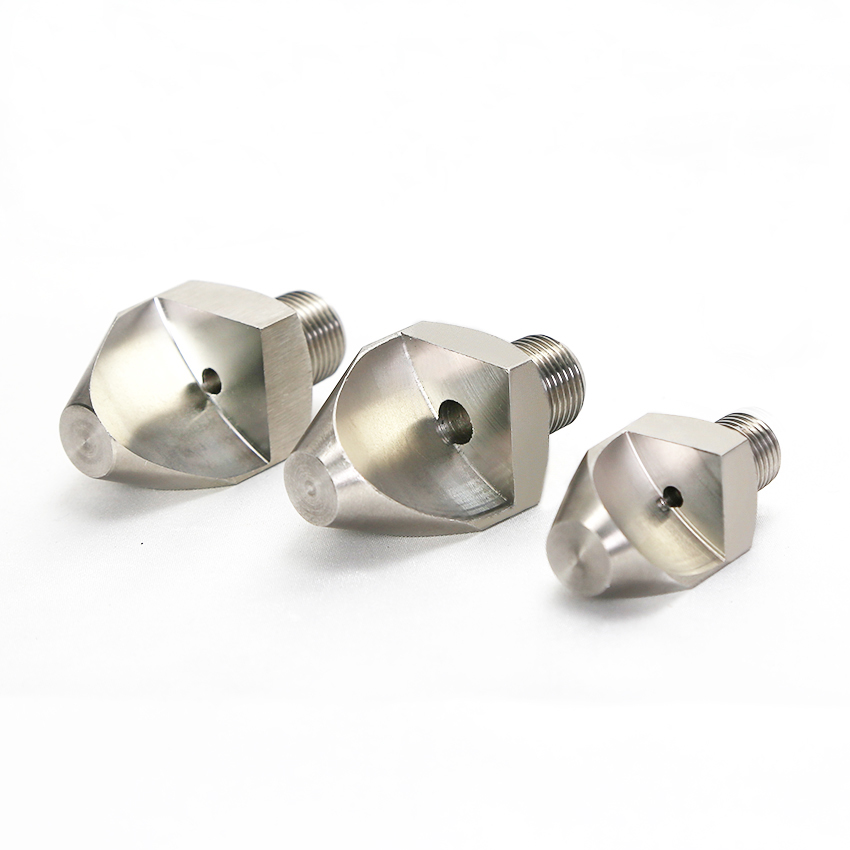

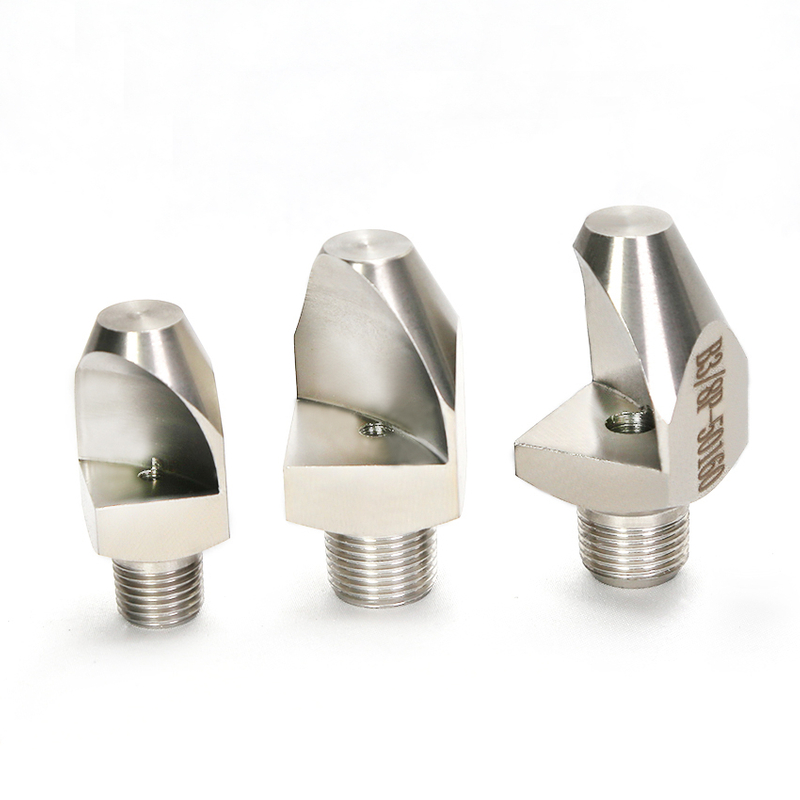

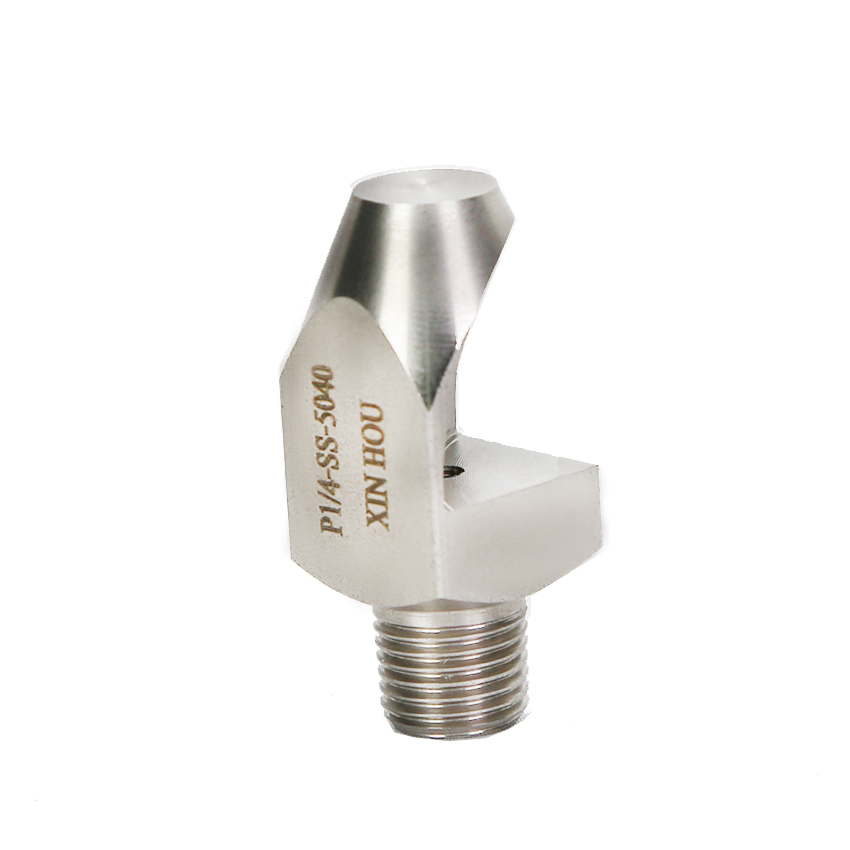

Bocal de pulverização em leque plano com defletor de ângulo estreito V

Design de processo de deflexão único, o canal de deflexão grande e desobstruído pode reduzir o fenômeno de bloqueio até certo ponto.Quando as gotas de água são ejetadas do orifício do bico, elas são rapidamente ejetadas através da superfície de desvio, formando um spray em forma de leque de ângulo estreito com alta força de impacto e um certo ângulo de deflexão no eixo do bico.

Material

● aço inoxidável 304
● aço inoxidável 316
● Aço inoxidável 416 endurecido
● Latão
● Plástico

Status de disponibilidade:



Inquérito

Descrição do produto

V Defletor de ângulo estreito BICOS DE VENTILADOR PLANO

Design de processo de deflexão único, o canal de deflexão grande e desobstruído pode reduzir o fenômeno de bloqueio até certo ponto.Quando as gotas de água são ejetadas do orifício do bico, elas são rapidamente ejetadas através da superfície de desvio, formando um spray em forma de leque de ângulo estreito com alta força de impacto e um certo ângulo de deflexão no eixo do bico.

Descrição
Modelo	V
Padrão de pulverização	Bicos de ventilador plano de ângulo estreito
Tamanho da rosca	1/8'', 1/4'', 3/8'', 1/2'', 3/4''
Pressão no trabalho	0,3 bar a 35 bar
Quociente de vazão	0,047-4720L/min
Ângulo de pulverização	De 15° a 65°
Indústrias de aplicação	Planta industrial, oficinas de conserto de máquinas, fábrica de alimentos e bebidas, fazendas, varejo, obras de construção, energia e mineração, limpeza, resfriamento, lavagem
Prazo de entrega	4 dias após a confirmação do pagamento
Pagamento	Western union, Paypal, T/T, Visa, nossa conta bancária, pagamento on-line

Aplicações Gerais

● Limpeza de cascalho

● Desengorduramento

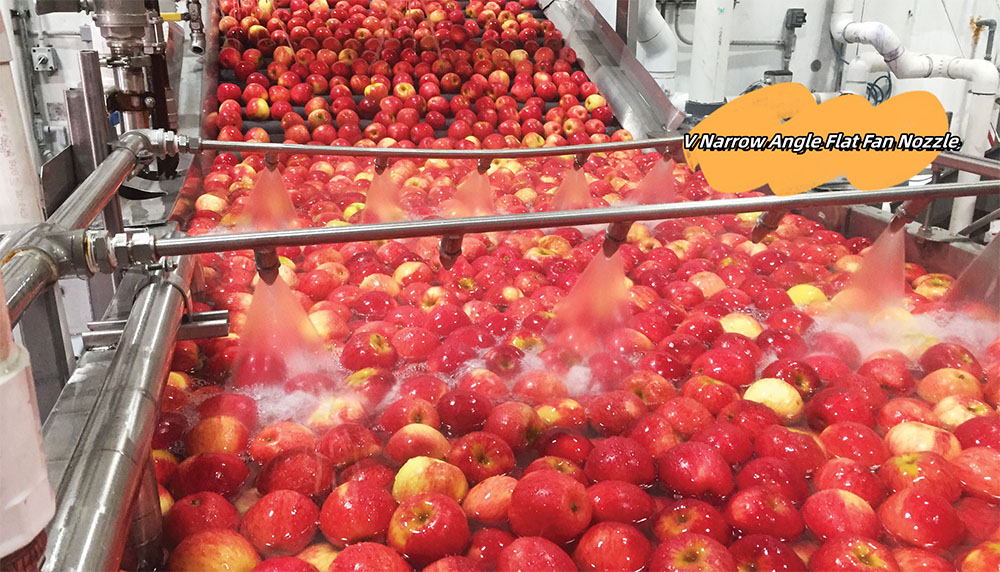

● Lavagem de frutas/vegetais

● Lavagem de alto impacto

● Pulverização de estrutura de máquina de papel

Características de design

Características:

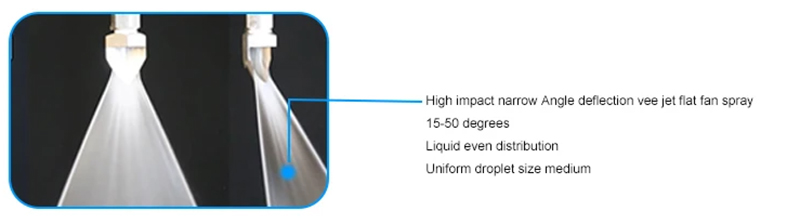

● O formato do spray tem uma borda clara e definida

● Proporciona maior impacto do que outros bicos de ângulo estreito

● Padrão de pulverização em leque plano tipo defletido

● Ideal para limpeza de transportadores

● Ângulos de pulverização de 15° a 50°

● Distribuição uniforme com gotas de tamanho médio

● O design de conexão rápida do QLVA permite instalação rápida e fácil e calibração automática com um simples 1/4 de volta sem ferramentas.

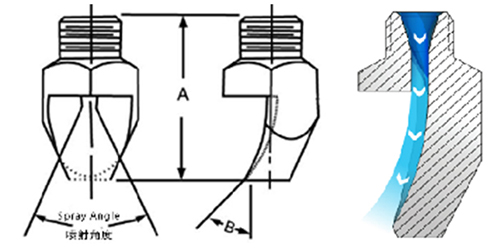

Dimensão do bocal

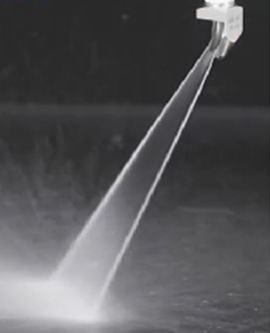

À medida que o líquido passa pelo bico, ele atinge a superfície do defletor e se espalha para formar um padrão de pulverização plano

A distribuição é uniforme a partir do centro do spray.A combinação de vazões médias a grandes e ângulos de pulverização estreitos produz uma pulverização de alto impacto.

Dados de desempenho

Ângulo de pulverização a 3 bar	Tamanho da rosca					Código de Fluxo	Orifício Dia.(milímetros)	Taxa de fluxo (l/min)								Ângulo de pulverização			A (milímetros)	B Ângulo de deflexão
	Tamanho da rosca							Taxa de fluxo (l/min)								Ângulo de pulverização
	1/8	1/4	3/8	1/2	3/4			1 barra	2 barras	3 barras	4 barras	5 barras	6 barras	7 barras	10 barras	1 barra	3 barras	7 barras
50°		●				05	1.3	1.1	1.6	2.0	2.3	2.6	2.8	3.0	3.6	33°	50°	60°	31	60°
		●				10	1.9	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	34°	50°	60°	31	60°
		●	●			25	3.0	5.7	8.1	9.9	11.4	12.7	14.0	15.1	18.0	42°	50°	59°	41.5	42°
		●	●			40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	39°	50°	60°	47	45°
			●			60	4.6	13.7	19.3	24	27	31	33	36	43	42°	50°	53°	55	37°
			●			100	5.9	23	32	39	46	51	56	60	72	43°	50°	55°	72	40°
			●			125	6.6	28	40	49	57	64	70	75	90	38°	50°	55°	72	38°
			●			160	7.5	36	52	63	73	80	89	96	115	44°	50°	55°	72	37°
			●			200	8.4	46	64	79	91	102	112	121	144	46°	50°	53°	72	32°
40°			●			40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	31°	40°	50°	60.5	35°
			●			50	4.2	11.4	16.1	19.7	23	25	28	30	36	31°	40°	49°	63.5	33°
			●			60	4.6	13.7	19.3	24	27	31	33	36	43	32°	40°	49°	72	33°
			●			70	5.0	16.0	23	28	32	36	39	42	50	32°	40°	49°	75.5	29°
			●			80	5.3	18.2	26	32	36	41	45	48	58	32°	40°	48°	77	26°
			●			90	5.6	21	29	36	41	46	50	54	65	34°	40°	44°	77	28°
			●			100	5.9	23	32	39	46	51	56	60	72	35°	40°	44°	86.5	28°
35°	●					04	1.2	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	20°	35°	41°	23	40°
		●				10	1.9	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	18°	35°	39°	36.5	36°
		●	●			20	2.7	4.6	6.4	7.9	9.1	10.2	11.2	12.1	14.4	24°	35°	39°	42	30°
			●			25	3.0	5.7	8.1	9.9	11.4	12.7	14.0	15.1	18.0	24°	35°	39°	49	28°
			●			30	3.3	6.8	9.7	11.8	13.7	15.3	16.8	18.1	22	26°	35°	39°	52.5	28°
			●			40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	28°	35°	38°	58	26°
			●			50	4.2	11.4	16.1	19.7	23	25	28	30	36	31°	35°	38°	63.5	23°
				●		60	4.6	13.7	19.3	24	27	31	33	36	43	29°	35°	39°	73	27°
				●		80	5.3	18.2	26	32	36	41	45	48	58	26°	35°	40°	81	24°
				●		100	5.9	23	32	39	46	51	56	60	72	26°	35°	40°	89	19°
					●	160	7.5	36	52	63	73	82	89	96	115	26°	35°	40°	114	23°
					●	200	8.4	46	64	79	91	102	112	121	144	25°	35°	40°	122	22°
25°		●				40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	15°	25°	34°	65	25°
15°		●				10	1.9	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2		15°	23°	47.5	22°
		●				20	2.7	4.6	6.4	7.9	9.1	10.2	11.2	12.1	14.4		15°	19°	54	19°
			●			30	3.3	6.8	9.7	11.8	13.7	15.3	16.8	18.1	22	6°	15°	24°	72	25°
			●			40	3.8	9.1	12.9	15.8	18.2	20	22	24	29	8°	15°	21°	92	18°
			●			50	4.2	11.4	16.1	19.7	23	25	28	30	36	9°	15°	20°	90.5	15°
				●		60	4.6	13.7	19.3	24	27	31	33	36	43	10°	15°	19°	125	14°
				●		80	5.3	18.2	26	32	36	41	45	48	58	11°	15°	18°	130	14°
				●		100	5.9	23	32	39	46	51	56	60	72	11°	15°	18°	131	14°
					●	200	8.4	46	64	79	91	102	112	121	144	12°	15°	18°	191	14°
