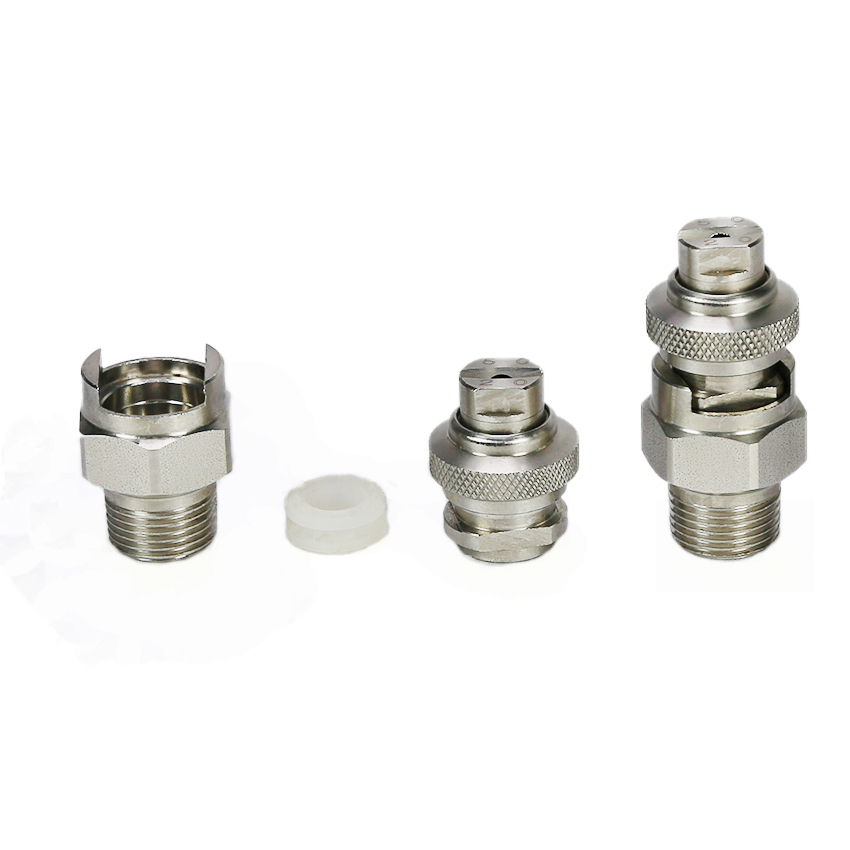

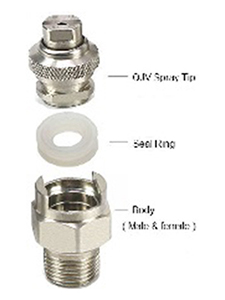

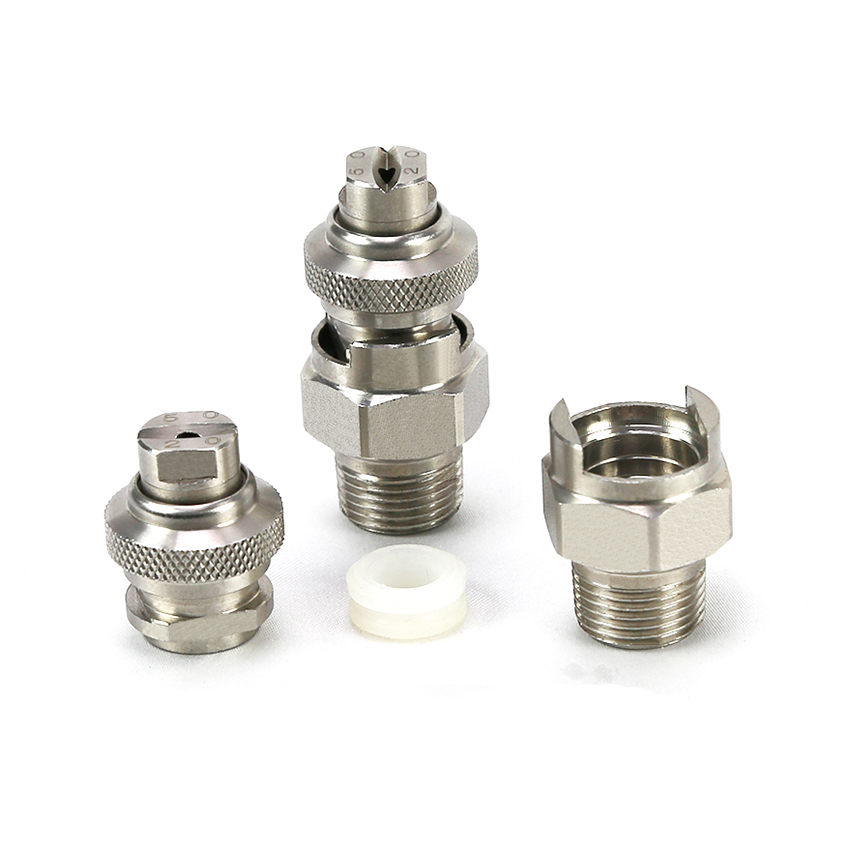

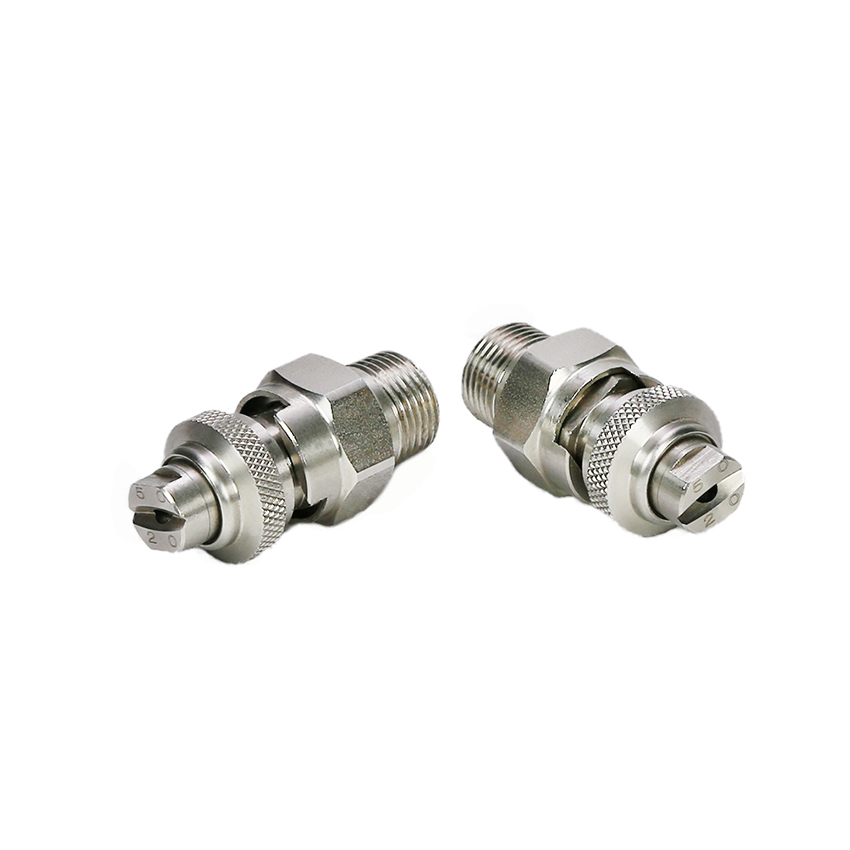

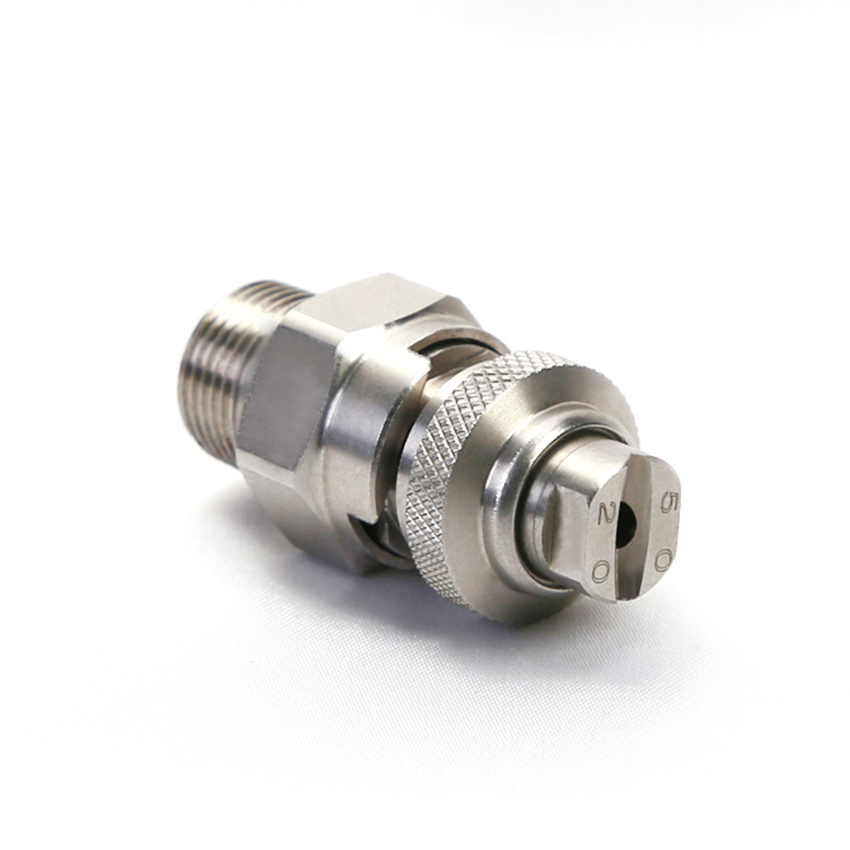

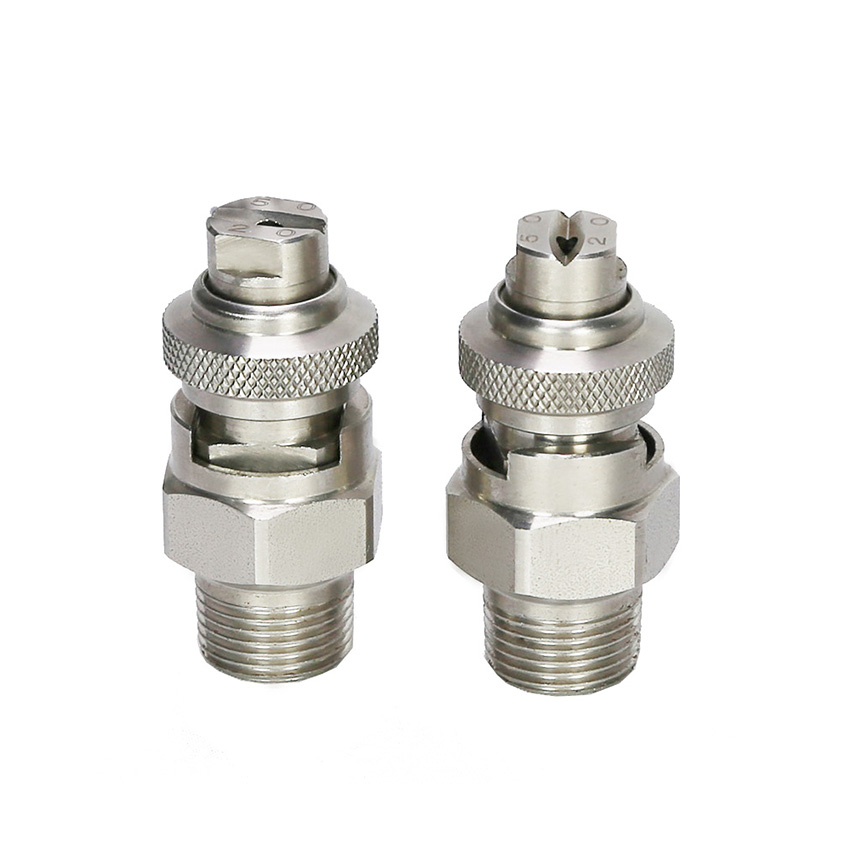

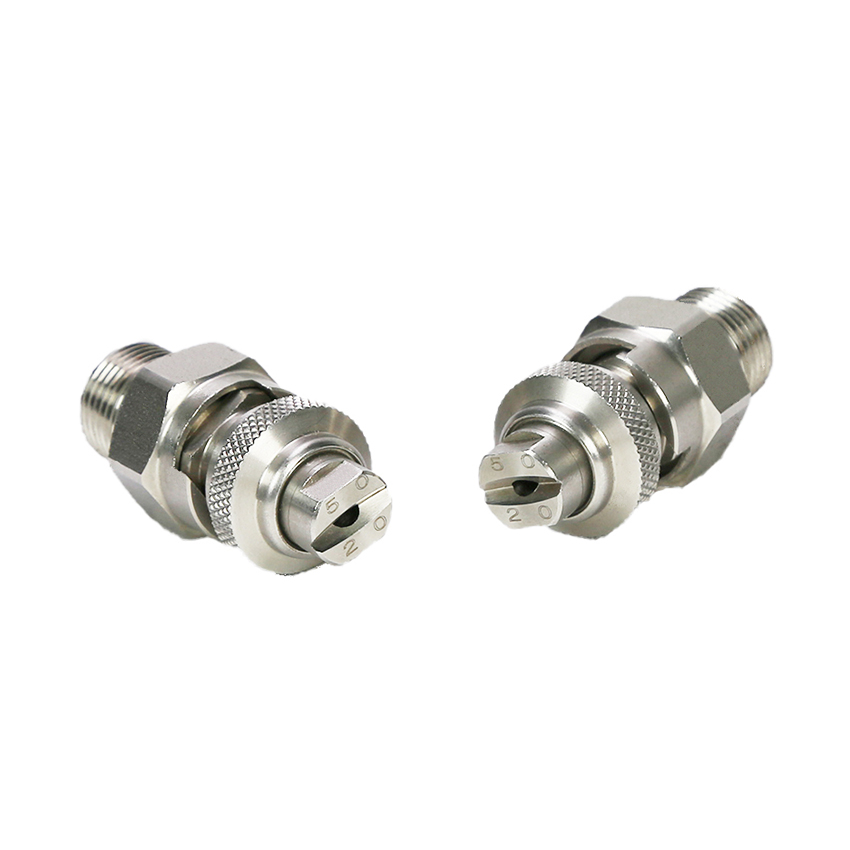

Bocal de pulverização em leque tipo combinação QJV

Material

● Latão
● Aço inoxidável 303
● Aço inoxidável 304
● aço inoxidável 316
● Aço inoxidável 416 endurecido
● Plástico (PP, PVDF, TEFLON)

Status de disponibilidade:



Inquérito

Descrição do produto

BOCAL DE PULVERIZAÇÃO DE VENTILADOR DE ÂNGULO PADRÃO QJV

Descrição
Modelo	QJV
Padrão de pulverização	Bocal de pulverização em leque angular QJV Standrad
Tamanho da rosca	1/4'', 3/8''
Pressão no trabalho	Até 35 bares
Quociente de vazão	0,05-270L/min
Ângulo de pulverização	De 0° (fluxo da coluna) a 110°
Aplicativo	Oficinas de materiais de construção, fábricas, oficinas de conserto de máquinas, fábricas de alimentos e bebidas, fazendas, varejo, obras de construção, energia e mineração, limpeza, lavagem, resfriamento
Prazo de entrega	4 dias após a confirmação do pagamento
Pagamento	Western union, Paypal, T/T, Visa, nossa conta bancária, pagamento on-line

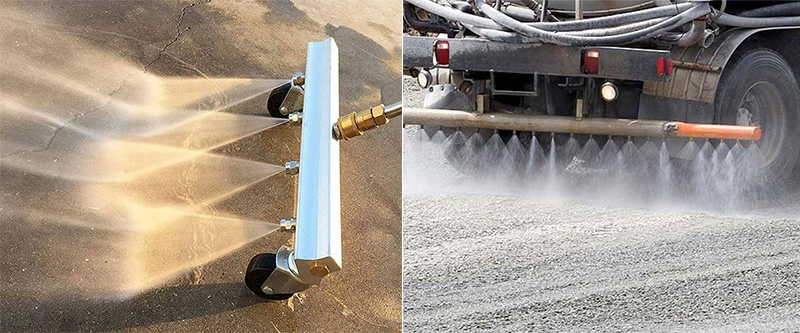

Aplicações Gerais

● Lavar e enxaguar

● Revestimento

● Lavagem sob pressão

● Preparação de Superfície

Características de design

Características:

● O bocal distribui um spray em leque.

● O tamanho das gotas varia de pequeno a médio.

● É distribuído uniformemente e possui uma ampla gama de aplicações.

● Ângulo de pulverização de 0° (fluxo da coluna) a 110°

● Spray cônico de borda exclusivo, adequado para coletor e barra de pulverização

● Um fluxo de líquido de alto impacto fornece força de impacto máxima

● A passagem de fluido desobstruída minimiza o entupimento

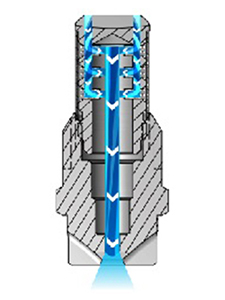

À medida que o líquido sai através do corte em forma de V afiado do orifício, ele forma um padrão de pulverização plano.

A distribuição é cônica a partir do centro do spray.

Acessórios

Articulação esférica giratória de plástico

Braçadeira de montagem

Articulação esférica ajustável

Conector de ilhó dividido

Adaptador macho-fêmea

Filtro para fluxo pequeno

Dados de desempenho

Ângulo de pulverização	Código de Fluxo	Orifício Dia.	Taxa de fluxo (l/min)											Ângulo de pulverização
			1 (gal) = 3,785 L; 1 (gal do Reino Unido) = 4,546 L											Ângulo de pulverização
			0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	3 barras
110°	11001	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	110°
	11015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	11002	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	11003	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	11004	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	11005	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	11006	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	11008	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	11010	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	11015	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	11020	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
95°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	950050	0.46		0.11	0.16	0.2	0.23	0.25	0.28	0.3	0.36	0.51	0.67	95°
	9501	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3
	95015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	9502	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	9503	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	9504	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	9505	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	9506	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	9508	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	9510	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	9515	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	9520	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	9530	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	9540	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	9550	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	9560	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	9570	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	95100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	95150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
80°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	800050	0.46		0.11	0.16	0.2	0.23	0.25	0.28	0.3	0.36	0.51	0.67	80°
	800067	0.53		0.15	0.22	0.26	0.31	0.34	0.37	0.4	0.48	0.68	0.9
	8001	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3
	80015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	8002	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	8003	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	8004	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	8005	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	8006	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	8008	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	8010	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	8015	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	8020	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	8030	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	8040	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	8050	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	8060	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	8070	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	80100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	80150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	80200	8.7	25	46	64	79	91	102	112	121	144	205	270
	80400	12.7	50	91	129	158	182	205	225	240.0	290	410	540
73°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	730077	0.56		0.18	0.25	0.3	0.35	0.39	0.43	0.46	0.55	0.78	1.0	73°
	730154	0.81	0.19	0.35	0.5	0.61	0.7	0.78	0.86	0.93	1.1	1.6	2.1
	730231	1.0	0.29	0.53	0.74	0.91	1.1	1.2	1.3	1.4	1.7	2.4	3.1
	730308	1.1	0.38	0.7	0.99	1.2	1.4	1.6	1.7	1.90	2.2	3.1	4.2
	730462	1.4	0.58	1.1	1.5	1.8	2.1	2.4	2.6	2.8	3.3	4.7	6.2
	730770	1.8	0.96	1.8	2.5	3.0	3.5	3.9	4.3	4.6	5.5	7.8	10.4
65°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	650017	0.28			0.05	0.06	0.07	0.08	0.09	0.1	0.12	0.17	0.23
	650033	0.38			0.11	0.13	0.15	0.17	0.18	0.2	0.24	0.34	0.44	65°
	650050	0.46		0.11	0.16	0.2	0.23	0.25	0.28	0.3	0.36	0.51	0.67
	650067	0.53		0.15	0.22	0.26	0.31	0.34	0.37	0.4	0.48	0.68	0.9
	6501	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3
	65015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	6502	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	6503	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	6504	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	6505	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	6506	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	6508	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	6510	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	6515	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	6520	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	6530	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	6540	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	6550	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	6560	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	6570	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	65100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	65150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	65200	8.7	25	46	64	79	91	102	112	121	144	205	270
50°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	5001	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	50°
	50015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	5002	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	5003	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	5004	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	5005	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	5006	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	5008	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	5010	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	5015	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	5020	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	5030	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	5040	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	5050	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	5060	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	5070	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	50100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	50150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	50200	8.7	25	46	64	79	91	102	112	121	144	205	270
40°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	4001	0.66		0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	40°
	40015	0.79		0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	4002	0.91		0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	4003	1.1		0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	4004	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	4005	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	4006	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	4008	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	4010	2.0	1.2	2.3	3.2	3.9		5.1	5.6	6.0	7.2	10.2	13.5
	4015	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	4020	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	4030	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	4040	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	4050	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	4060	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	4070	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	40100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	40150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	40200	8.7	25	46	64	79	91	102	112	121	144	205	270
25°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	2501	0.66			0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	25°
	25015	0.79			0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	2502	0.91		0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	2503	1.1		0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	2504	1.3		0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	2505	1.4		1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	2506	1.6		1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	2508	1.8		1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	2510	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	2515	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	2520	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	2530	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	2540	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	2550	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	2560	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	2570	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	25100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	25150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	25200	8.7	25	46	64	79	91	102	112	121	144	205	270
	25500	13.1	62	114	161	197	230	255	280	300	360	510	680
	25750	15.9	94	171	240	295	340	385	420	455	540	770	1010
	251000	18.7	125	230	325	395	455	510	560	610	720	1020	1350
15°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	1501	0.66			0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3	15°
	15015	0.79			0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	1502	0.91			0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	1503	1.1			0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	1504	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	1505	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	1506	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	1508	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	1510	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	1515	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	1520	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	1530	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	1540	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	1550	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	1560	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	150	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	15100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	15150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	15200	8.7	25	46	64	79	91	102	112	121	144	205	270
	15250	9.5	31	57	81	99	114	127	140	151	180	255	340
	15500	13.1	62	114	161	197	230	255	280	300	360	510	680
	15750	15.9	94	171	240	295	340	385	420	455	540	770	1010
	151000	18.7	125	230	325	395	455	510	560	610	720	1020	1350
0°	Código de Fluxo	Diâmetro do orifício	0,3 barra	1 barra	2 barras	3 barras	4bar	5bar	6bar	7bar	10bar	20bar	35bar	Ângulo de pulverização (3bar)
	0003	1.0	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0	0°
	0004	1.2	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	0005	1.3	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	0006	1.5	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	0008	1.7	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	0010	1.9	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	0015	2.3	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	0020	27	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	0030	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	0040	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	0050	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	0060	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	0070	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	00100	6.0	12.5	23	32	39	46	51	56	60.0	72	102	135
	00150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	00200	8.3	25	46	64	79	91	102	112	121	144	205	270
	00250	9.5	31	57	81	99	114	127	140	151	180	255	340
	00350	11.1	44	80	113	138	160	178	195	210	255	360	475
	00700	15.5	87	160	225	275	320	355	390	420	510	720	950
	001000	18.7	125	230	325	395	455	510	560	610	720	1020	1350

em um:

sob um:

Bocal de pulverização em leque tipo combinação QJV

produtos relacionados

Produtos

Indústrias

Formulários

Serviços

Recursos

Empresa
