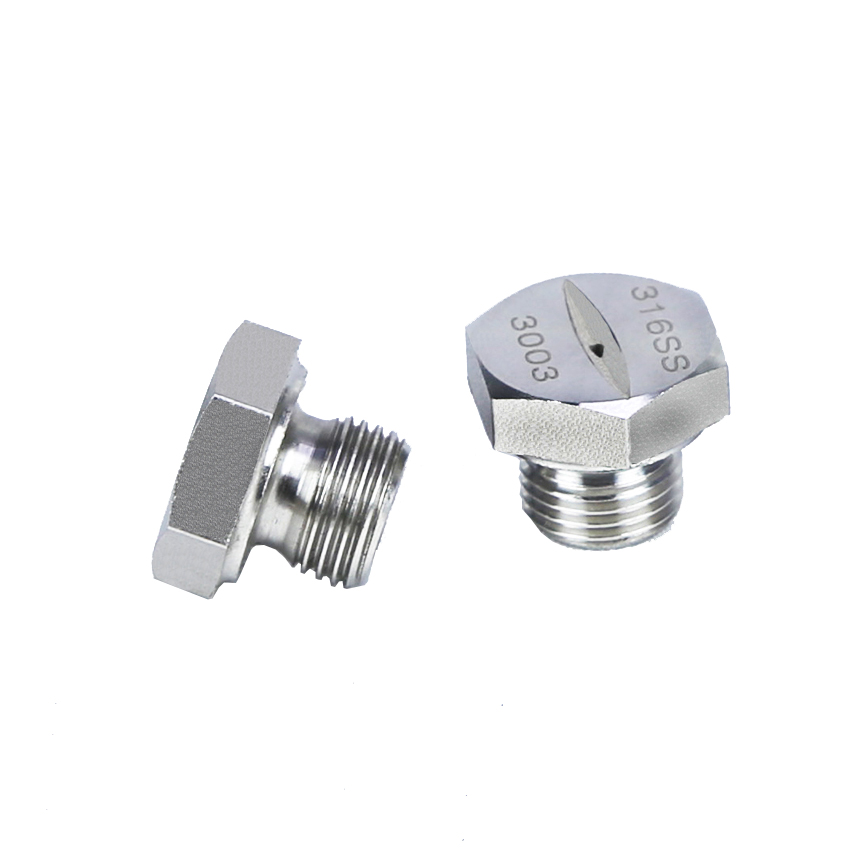

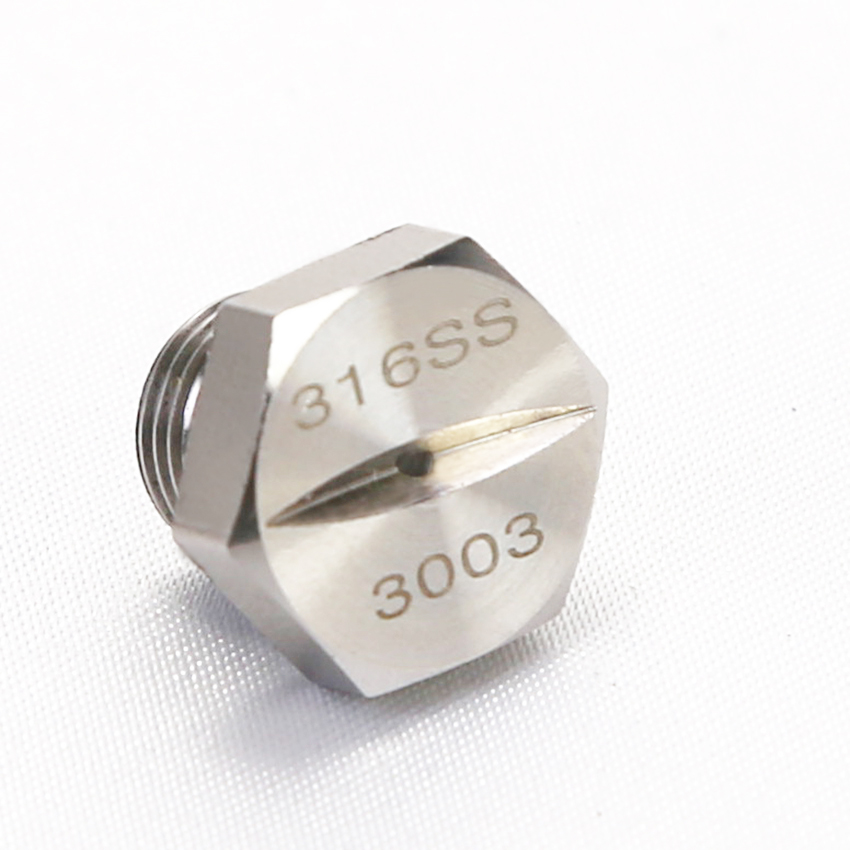

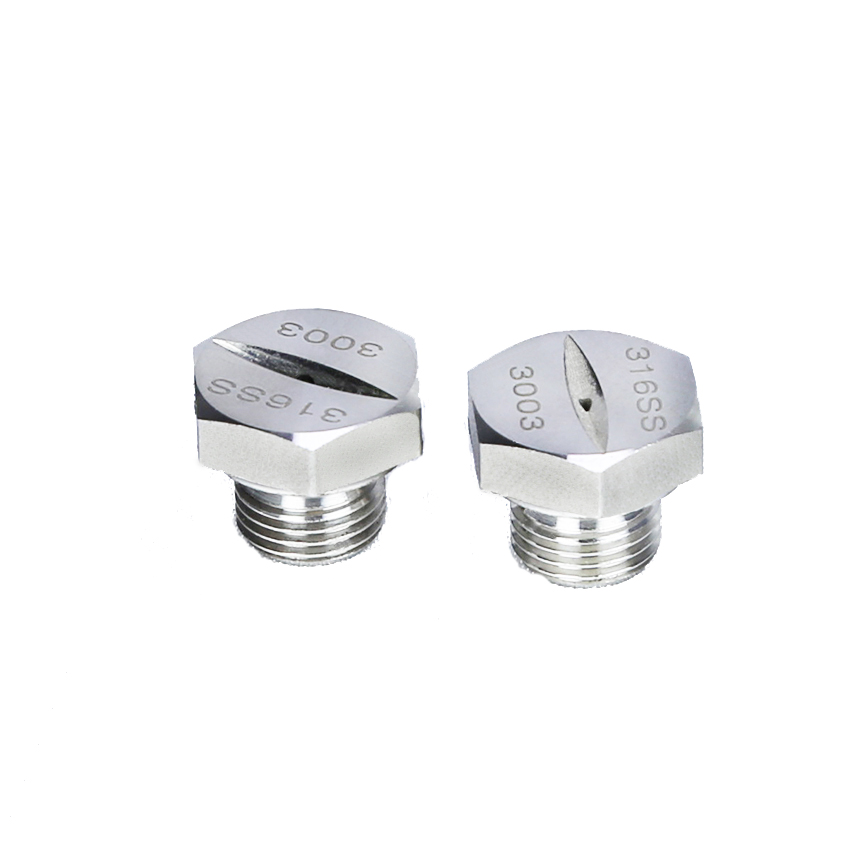

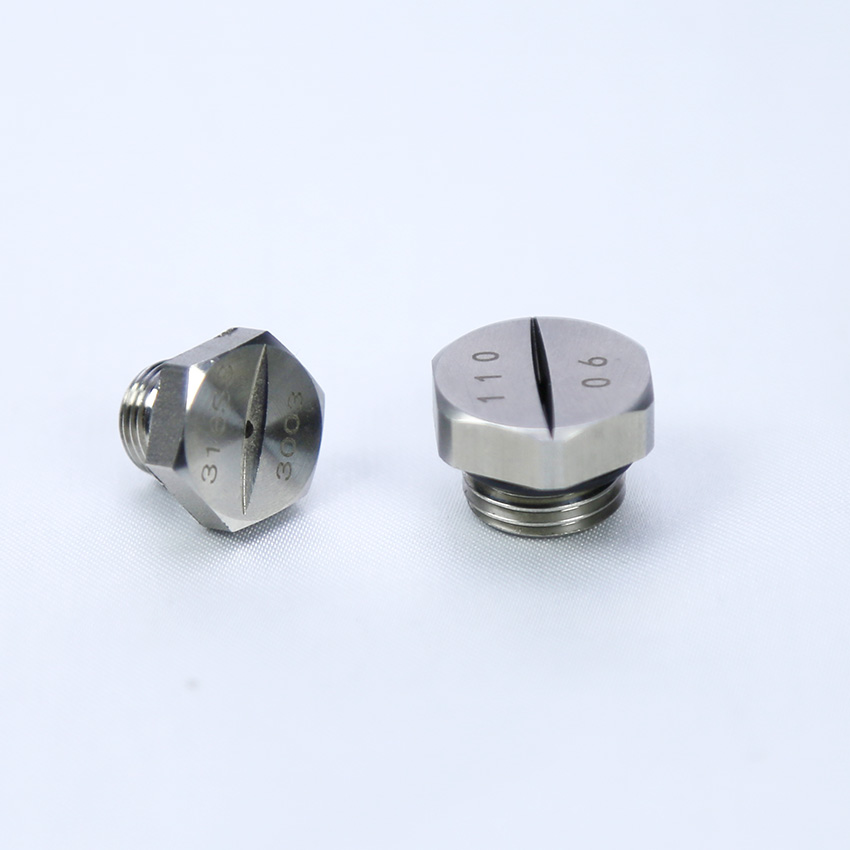

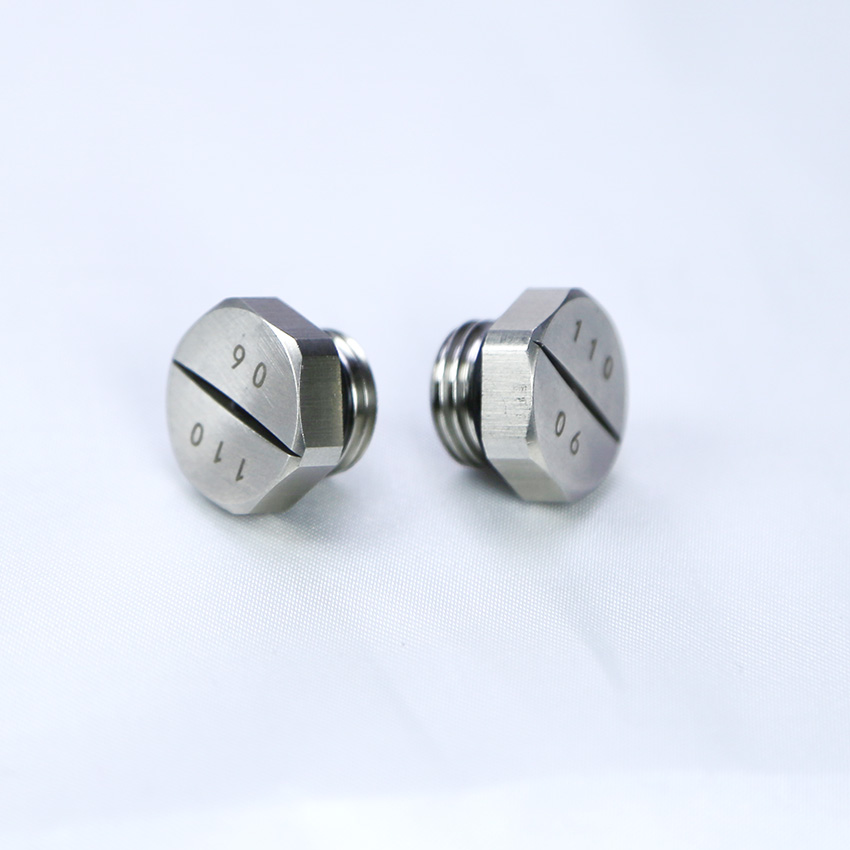

BICOS DE VENTILADOR PLANO DE DESIGN COMPACTO NFS
O padrão de leque plano funciona como uma linha de pulverização, com um impacto maior do que os padrões de cone cheio ou oco, mas não tão alto quanto um bico de jato sólido.Os tamanhos de gotas produzidos por este bico são maiores do que os bicos cônicos, embora certos bicos de leque plano de atomização de ar possam produzir gotas muito finas.Para cobrir uma área, um bico em leque plano requer alguma forma de movimento relativo, geralmente obtido por um transportador que move produtos sob uma série de jatos em leque plano.Alternativamente, o próprio bocal pode estar em movimento para garantir uma cobertura completa.
Descrição | |
Modelo | NFS |
Padrão de pulverização | Bicos de ventilador plano padrão |
Tamanho da rosca | 1/8'', 1/4'', 3/8'' |
Pressão no trabalho | 0,3 a 35 bar |
Quociente de vazão | L/min |
Ângulo de pulverização | De 0° a 110° |

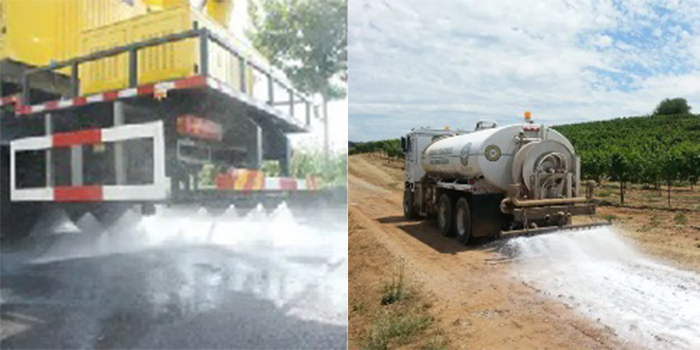

Aplicativo | resfriamento, têmpera, esfregões, controle de poeira, à prova de fogo |
Prazo de entrega | 4 dias após a confirmação do pagamento |
Pagamento | Western union, Paypal, T/T, Visa, nossa conta bancária, pagamento on-line |
Aplicações Gerais
● Limpeza
● Enxágue
● Revestimento
● Lavagem
● Lavagem sob pressão
● Preparação de Superfície
Características de design
Características:
● Design compacto, adequado para condições de instalação estreitas.Ângulo de pulverização estável.
● Os bicos de pulverização em leque plano pequeno e atarracado NFS produzem uma pulverização linear
● O tamanho da rosca varia de 1/8'' a 2'' com tipo de rosca BSPT ou NPT
● Ângulo de pulverização estável com distribuição uniforme e parabólica do líquido.

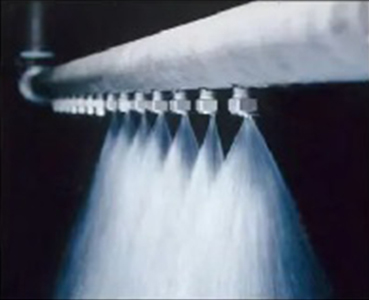

● Os tubos de pulverização equipados com estes bicos apresentam uma distribuição total de líquido extremamente uniforme.
Acessórios
Articulação esférica giratória de plástico
Braçadeira de montagem
Articulação esférica ajustável
Conector de ilhó dividido
Adaptador macho-fêmea
Filtro para fluxo pequeno
Dados de desempenho
Ângulo de pulverização | Código de Fluxo | Orifício Dia. | Taxa de fluxo (l/min) | Ângulo de pulverização | ||||||||||
1 (gal) = 3,785 L; 1 (gal do Reino Unido) = 4,546 L | ||||||||||||||
0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | 3 barras | |||
110° | 11001 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 110° |
11015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
11002 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
11003 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
11004 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
11005 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
11006 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
11008 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
11010 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
11015 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
11020 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
95° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
950050 | 0.46 | 0.11 | 0.16 | 0.2 | 0.23 | 0.25 | 0.28 | 0.3 | 0.36 | 0.51 | 0.67 | 95° | ||
9501 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | ||
95015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
9502 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
9503 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
9504 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
9505 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
9506 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
9508 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
9510 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
9515 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
9520 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
9530 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
9540 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
9550 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
9560 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
9570 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
95100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
95150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
80° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
800050 | 0.46 | 0.11 | 0.16 | 0.2 | 0.23 | 0.25 | 0.28 | 0.3 | 0.36 | 0.51 | 0.67 | 80° | ||
800067 | 0.53 | 0.15 | 0.22 | 0.26 | 0.31 | 0.34 | 0.37 | 0.4 | 0.48 | 0.68 | 0.9 | |||
8001 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | ||
80015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
8002 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
8003 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
8004 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
8005 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
8006 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
8008 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
8010 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
8015 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
8020 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
8030 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
8040 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
8050 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
8060 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
8070 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
80100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
80150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
80200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
80400 | 12.7 | 50 | 91 | 129 | 158 | 182 | 205 | 225 | 240.0 | 290 | 410 | 540 | ||
73° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
730077 | 0.56 | 0.18 | 0.25 | 0.3 | 0.35 | 0.39 | 0.43 | 0.46 | 0.55 | 0.78 | 1.0 | 73° | ||
730154 | 0.81 | 0.19 | 0.35 | 0.5 | 0.61 | 0.7 | 0.78 | 0.86 | 0.93 | 1.1 | 1.6 | 2.1 | ||
730231 | 1.0 | 0.29 | 0.53 | 0.74 | 0.91 | 1.1 | 1.2 | 1.3 | 1.4 | 1.7 | 2.4 | 3.1 | ||
730308 | 1.1 | 0.38 | 0.7 | 0.99 | 1.2 | 1.4 | 1.6 | 1.7 | 1.90 | 2.2 | 3.1 | 4.2 | ||
730462 | 1.4 | 0.58 | 1.1 | 1.5 | 1.8 | 2.1 | 2.4 | 2.6 | 2.8 | 3.3 | 4.7 | 6.2 | ||
730770 | 1.8 | 0.96 | 1.8 | 2.5 | 3.0 | 3.5 | 3.9 | 4.3 | 4.6 | 5.5 | 7.8 | 10.4 | ||
65° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
650017 | 0.28 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 | 0.17 | 0.23 | ||||
650033 | 0.38 | 0.11 | 0.13 | 0.15 | 0.17 | 0.18 | 0.2 | 0.24 | 0.34 | 0.44 | 65° | |||
650050 | 0.46 | 0.11 | 0.16 | 0.2 | 0.23 | 0.25 | 0.28 | 0.3 | 0.36 | 0.51 | 0.67 | |||
650067 | 0.53 | 0.15 | 0.22 | 0.26 | 0.31 | 0.34 | 0.37 | 0.4 | 0.48 | 0.68 | 0.9 | |||
6501 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | ||
65015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
6502 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
6503 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
6504 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
6505 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
6506 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
6508 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
6510 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
6515 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
6520 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
6530 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
6540 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
6550 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
6560 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
6570 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
65100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
65150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
65200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
50° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
5001 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 50° | |
50015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
5002 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
5003 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
5004 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
5005 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
5006 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
5008 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
5010 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
5015 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
5020 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
5030 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
5040 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
5050 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
5060 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
5070 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
50100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
50150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
50200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
40° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
4001 | 0.66 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 40° | ||
40015 | 0.79 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | |||
4002 | 0.91 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | |||
4003 | 1.1 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | |||
4004 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
4005 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
4006 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
4008 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
4010 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | |||
4015 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
4020 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
4030 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
4040 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
4050 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
4060 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
4070 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
40100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
40150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
40200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
25° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
2501 | 0.66 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 25° | |||
25015 | 0.79 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||||
2502 | 0.91 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | |||
2503 | 1.1 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | |||
2504 | 1.3 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | |||
2505 | 1.4 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | |||
2506 | 1.6 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | |||
2508 | 1.8 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | |||
2510 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
2515 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
2520 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
2530 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
2540 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
2550 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
2560 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
2570 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
25100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
25150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
25200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
25500 | 13.1 | 62 | 114 | 161 | 197 | 230 | 255 | 280 | 300 | 360 | 510 | 680 | ||
25750 | 15.9 | 94 | 171 | 240 | 295 | 340 | 385 | 420 | 455 | 540 | 770 | 1010 | ||
251000 | 18.7 | 125 | 230 | 325 | 395 | 455 | 510 | 560 | 610 | 720 | 1020 | 1350 | ||
15° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
1501 | 0.66 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | 15° | |||
15015 | 0.79 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||||
1502 | 0.91 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||||
1503 | 1.1 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||||
1504 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
1505 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
1506 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
1508 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
1510 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
1515 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
1520 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
1530 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
1540 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
1550 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
1560 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
150 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
15100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
15150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
15200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
15250 | 9.5 | 31 | 57 | 81 | 99 | 114 | 127 | 140 | 151 | 180 | 255 | 340 | ||
15500 | 13.1 | 62 | 114 | 161 | 197 | 230 | 255 | 280 | 300 | 360 | 510 | 680 | ||
15750 | 15.9 | 94 | 171 | 240 | 295 | 340 | 385 | 420 | 455 | 540 | 770 | 1010 | ||
151000 | 18.7 | 125 | 230 | 325 | 395 | 455 | 510 | 560 | 610 | 720 | 1020 | 1350 | ||
0° | Código de Fluxo | Diâmetro do orifício | 0,3 barra | 1 barra | 2 barras | 3 barras | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ângulo de pulverização (3bar) |
0003 | 1.0 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | 0° | |
0004 | 1.2 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
0005 | 1.3 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
0006 | 1.5 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
0008 | 1.7 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
0010 | 1.9 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
0015 | 2.3 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
0020 | 27 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
0030 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
0040 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
0050 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
0060 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
0070 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
00100 | 6.0 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
00150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
00200 | 8.3 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
00250 | 9.5 | 31 | 57 | 81 | 99 | 114 | 127 | 140 | 151 | 180 | 255 | 340 | ||
00350 | 11.1 | 44 | 80 | 113 | 138 | 160 | 178 | 195 | 210 | 255 | 360 | 475 | ||
00700 | 15.5 | 87 | 160 | 225 | 275 | 320 | 355 | 390 | 420 | 510 | 720 | 950 | ||
001000 | 18.7 | 125 | 230 | 325 | 395 | 455 | 510 | 560 | 610 | 720 | 1020 | 1350 |
