Bocal de pulverização em leque plano com defletor de ângulo amplo K

Os bicos de pulverização em leque plano de ângulo amplo Flood Jet criam um padrão de pulverização em leque plano do tipo desviado com um ângulo amplo.Eles estão disponíveis em tamanhos de rosca que variam de 1/8' a 2' com tipo de rosca BSPT ou NPT e oferecem um ângulo de pulverização estável com distribuição uniforme e parabólica de líquido.

Material

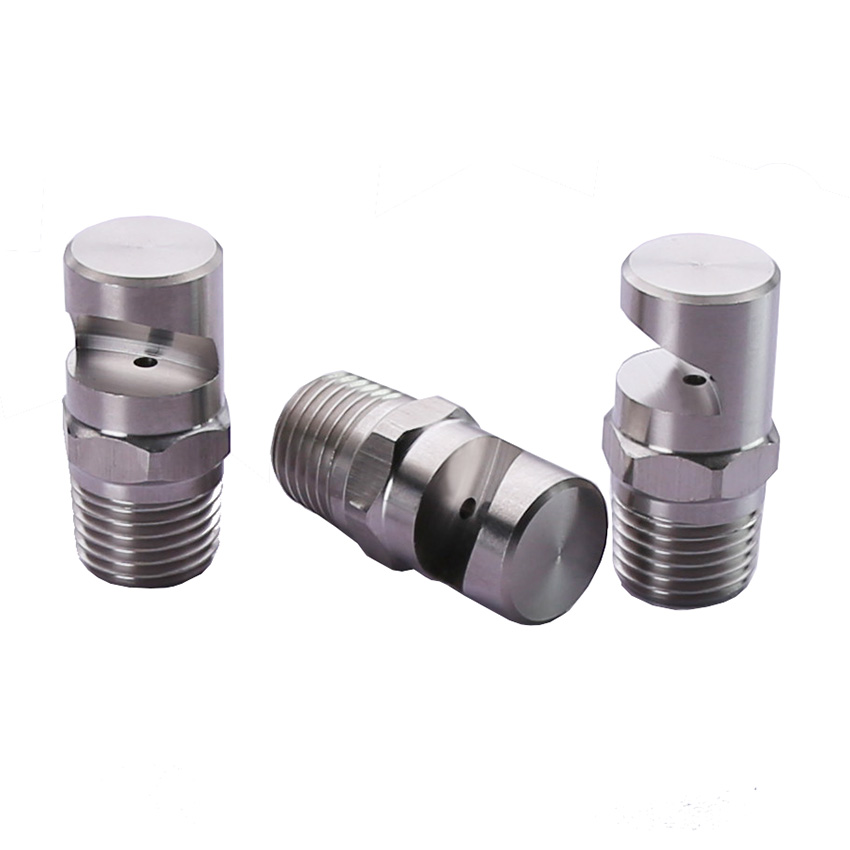

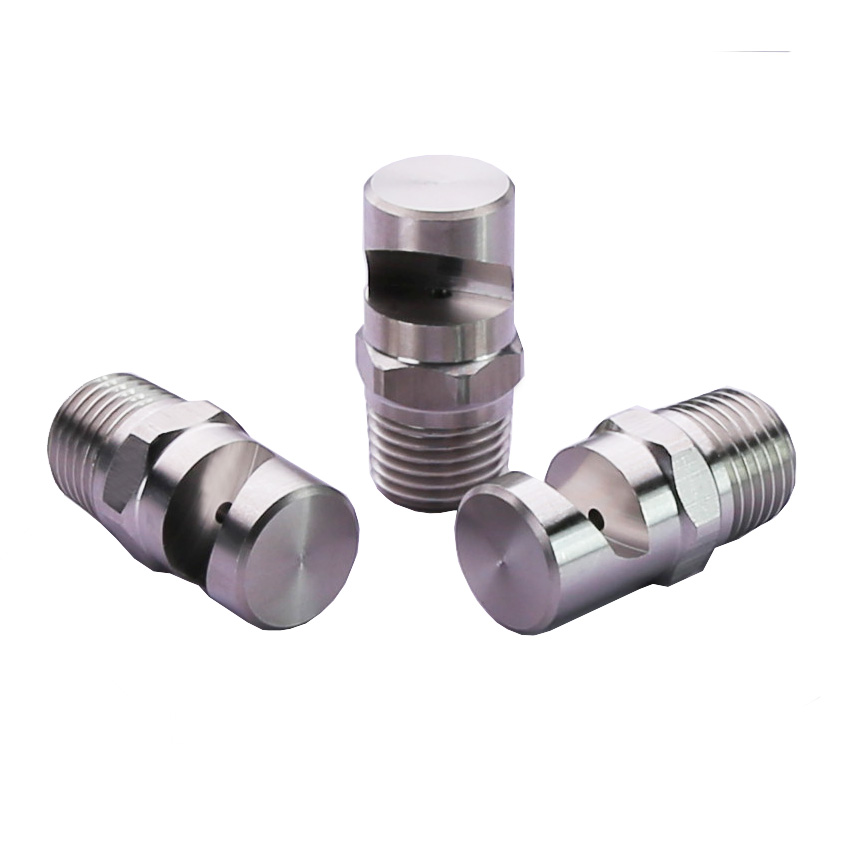

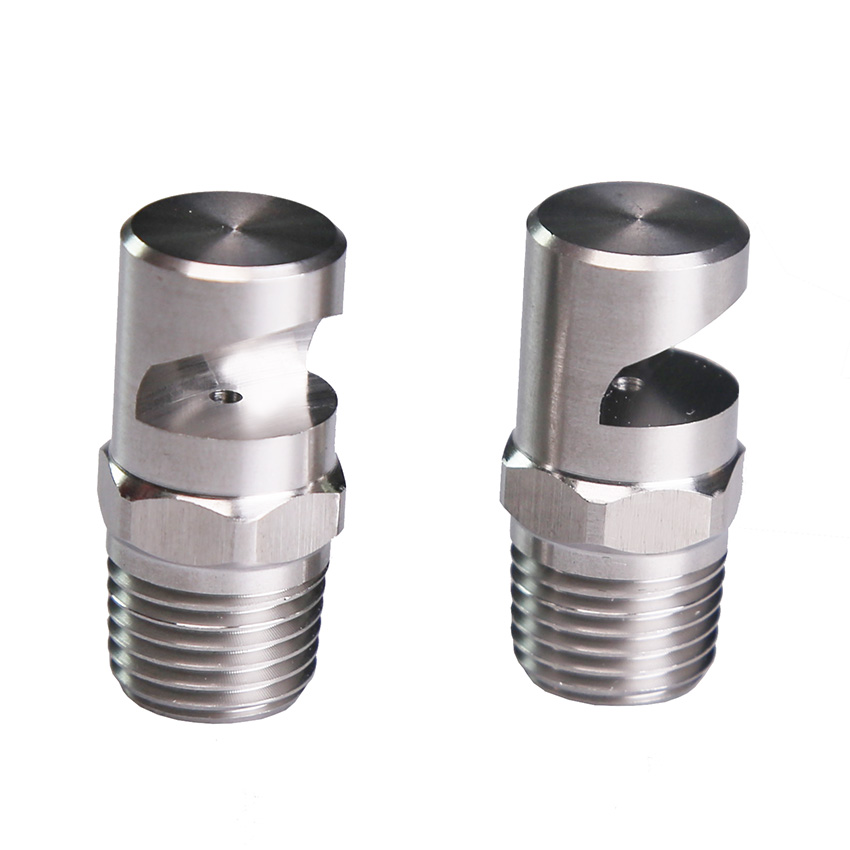

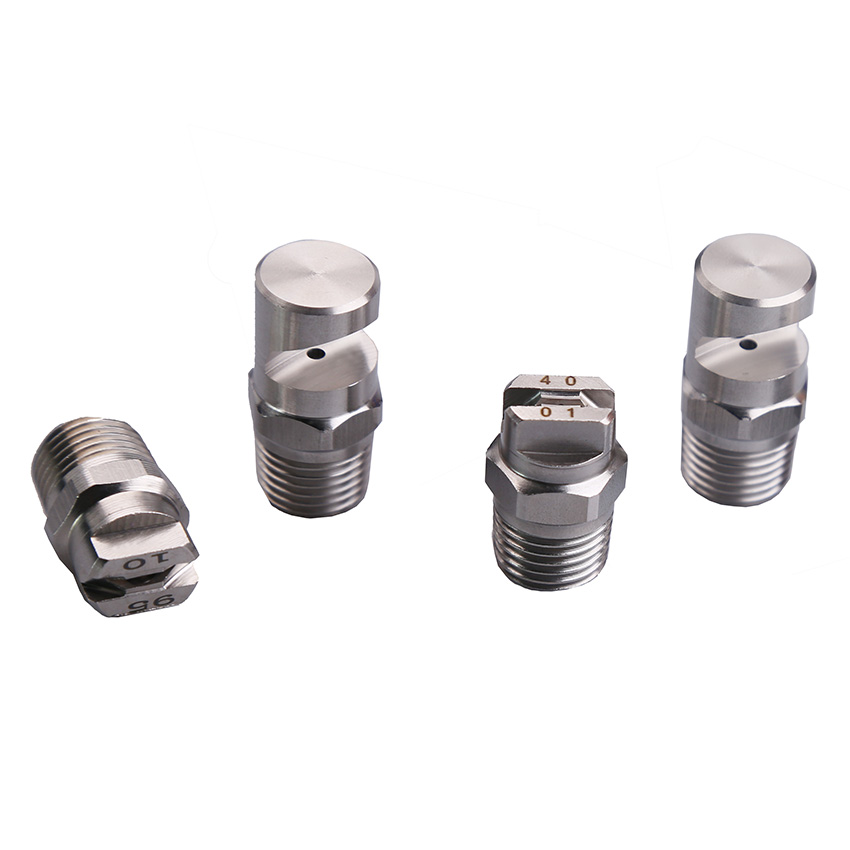

● aço inoxidável 304
● aço inoxidável 316
● Latão

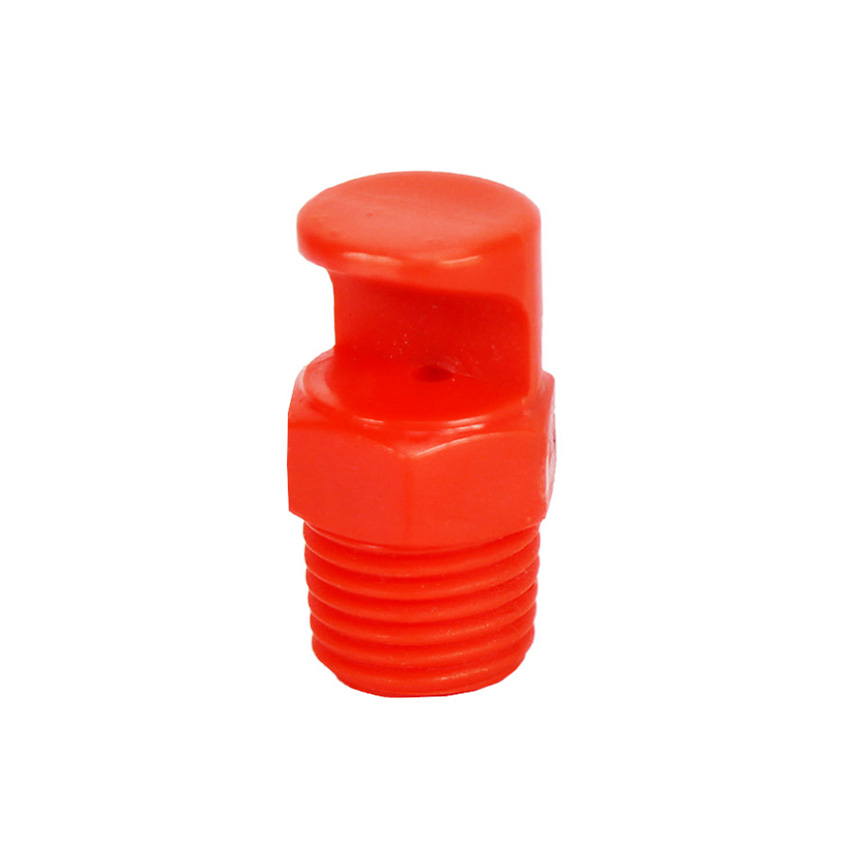

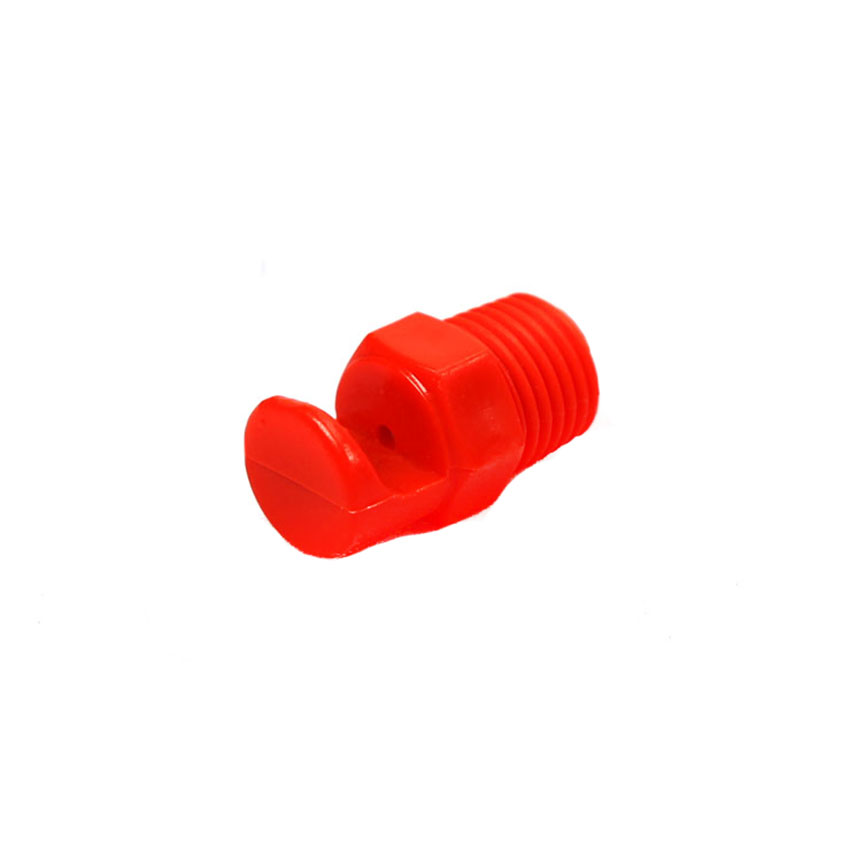

● Plástico
Status de disponibilidade:
Descrição do produto

BICOS DE VENTILADOR PLANO DEFLETOR DE ÂNGULO GRANDE K

Os bicos de pulverização em leque plano de ângulo amplo Flood Jet criam um padrão de pulverização em leque plano do tipo desviado com um ângulo amplo.Eles estão disponíveis em tamanhos de rosca que variam de 1/8' a 2' com tipo de rosca BSPT ou NPT e oferecem um ângulo de pulverização estável com distribuição uniforme e parabólica de líquido.




Descrição
Modelo K
Padrão de pulverização Bicos de ventilador plano de grande ângulo K
Tamanho da rosca 1/8' / 1/4' / 3/8' 1/2' 3/4' 2''
Pressão no trabalho 0,3 a 35 bar
Quociente de vazão 0,047-4720L/min
Ângulo de pulverização De 110° a 170°
Indústrias de aplicação Eletrônica, Química, Proteção Ambiental, Siderurgia, Máquinas, Revestimento, Galvanoplastia, Têxtil, Automobilística, Fabricação de Papel, Medicina, Alimentos e outros campos de produção industrial.
Prazo de entrega 4 dias após a confirmação do pagamento
Pagamento Western union, Paypal, T/T, Visa, nossa conta bancária, pagamento on-line

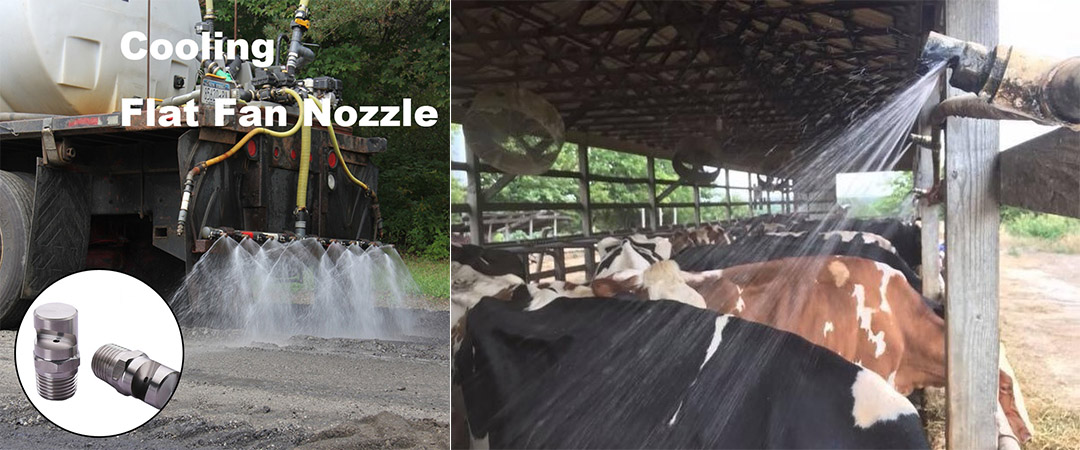

Aplicações Gerais

● Lavagem de filme

● Correia de resfriamento

● Cortina de Água

● Extinção de incêndio

● Antiespumante



Características de design


Características:

● O bico produz uma pulverização em forma de leque, de impulso médio e grande angular

●  Distribuição uniforme e gotas de tamanho médio.

● Produz um amplo ângulo de pulverização de 120° a 145° com impacto moderado

● A própria estrutura do bocal do ventilador de grande ângulo evita o entupimento do bocal do ventilador

●  O meio de pulverização pode ser líquido, vapor e ar




Dimensão do bocal

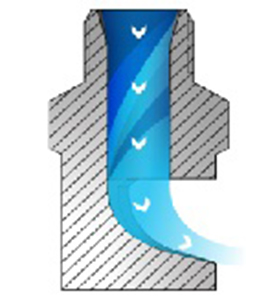

À medida que o líquido passa pelo bocal, ele atinge a superfície do defletor e é pulverizado para formar  um padrão de pulverização plano.

A distribuição é uniforme a partir do centro da pulverização. A superfície defletora permite a formação de ângulos de pulverização muito amplos em comparação com outros bicos de pulverização planos.




Dados de desempenho

Código de Fluxo Orifício Dia.  (milímetros) Taxa de fluxo (L/min) Ângulo de pulverização
1 (gal) = 3,785 L;   1 (gal do Reino Unido) = 4,546 L
0,2 barra 0,3 barra 0,5 barra 0,7bar 1 barra 1,5 barra 2 barras 3 barras 4 barras 0,5 barra 1,5 barra 4 barras
0.25 0.41



0.11 0.14 0.16 0.2 0.23
83° 117°
0.5 0.61



0.23 0.28 0.32 0.39 0.46
89° 122°
0.75 0.71


0.29 0.34 0.42 0.48 0.59 0.68
106° 125°
1 0.84


0.38 0.46 0.56 0.64 0.79 0.91
109° 128°
1.5 1

0.48 0.57 0.68 0.84 0.97 1.2 1.4 73° 108° 125°
2 1.2

0.64 0.76 0.91 1.1 1.3 1.6 1.8 83° 113° 129°
2.5 1.3
0.62 0.81 0.95 1.1 1.4 1.6 2 2.3 98° 122° 133°
3 1.4
0.75 0.97 1.1 1.4 1.7 1.9 2.4 2.7 86° 112° 126°
4 1.7
1 1.3 1.5 1.8 2.2 2.6 3.2 3.6 97° 123° 132°
5 1.9 1 1.2 1.6 1.9 2.3 2.8 3.2 3.9 4.6 114° 128° 142°
7.5 2.3 1.5 1.9 2.4 2.9 3.4 4.2 4.8 5.9 6.8 101° 119° 134°
10 2.6 2 2.5 3.2 3.8 4.6 5.6 6.4 7.9 9.1 115° 133° 145°
12 2.9 2.4 3 3.9 4.6 5.5 6.7 7.7 9.5 10.9 128° 139° 153°
15 3.3 3.1 3.7 4.8 5.7 6.8 8.4 9.7 11.8 13.7 98° 113° 123°
18 3.6 3.7 4.5 5.8 6.9 8.2 10 11.6 14.2 16.4 106° 120° 131°
20 3.8 4.1 5 6.4 7.6 9.1 11.2 12.9 15.8 18.2 110° 122° 133°
22 4 4.5 5.5 7.1 8.4 10 12.3 14.2 17.4 20 113° 125° 136°
24 4.1 4.9 6 7.7 9.2 10.9 13.4 15.5 18.9 22 115° 131° 144°
27 4.4 5.5 6.7 8.7 10.3 12.3 15.1 17.4 21 25 119° 135° 148°
30 4.6 6.1 7.5 9.7 11.4 13.7 16.7 19.3 24 27 100° 110° 121°
35 5 7.1 8.7 11.3 13.3 16 19.5 23 28 32 105° 118° 128°
40 5.3 8.2 10 12.9 15.3 18.2 22 26 32 36 111° 126° 136°
45 5.6 9.2 11.2 14.5 17.2 21 25 29 36 41 115° 130° 140°
50 6 10.2 12.5 16.1 19.1 23 28 32 39 46 117° 131° 140°
60 6.5 12.2 15 19.3 23 27 33 39 47 55 120° 134° 142°
70 7.1 14.3 17.5 23 27 32 39 45 55 64 123° 137° 146°
80 7.5 16.3 20 26 31 36 45 52 63 73 127° 138° 149°
90 8 18.3 22 29 34 41 50 58 71 82 120° 133° 140°
100 8.4 20 25 32 38 46 56 64 79 91 123° 136° 145°
110 8.8 22 27 35 42 50 61 71 87 100 125° 138° 148°
120 9.3 24 30 39 46 55 67 77 95 109 129° 143° 150°
140 10.3 29 35 45 53 64 78 90 111 128 118° 127° 135°
160 11.1 33 40 52 61 73 89 103 126 146 121° 130° 137°
180 11.5 37 45 58 69 82 100 116 146 164 124° 133° 139°
210 12.3 43 52 68 80 96 117 135 166 191 128° 139° 145°
300 14.7 61 75 97 114 137 167 193 235 275 110° 128° 135°
450 17.9 92 112 145 172 205 2500 290 355 410 118° 132° 138°
