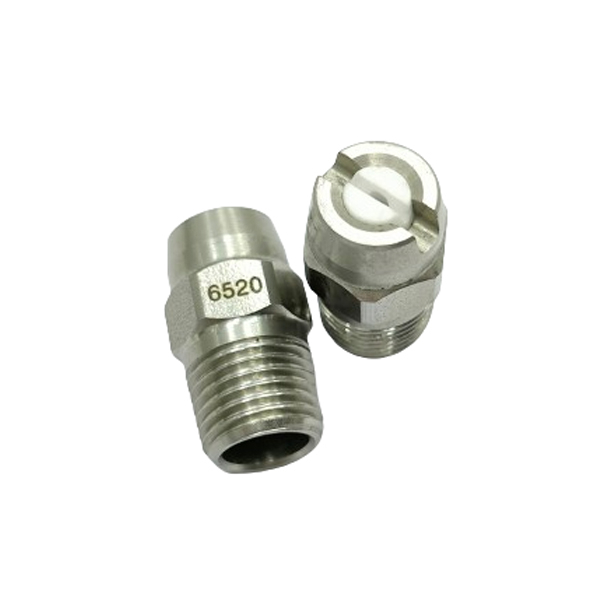

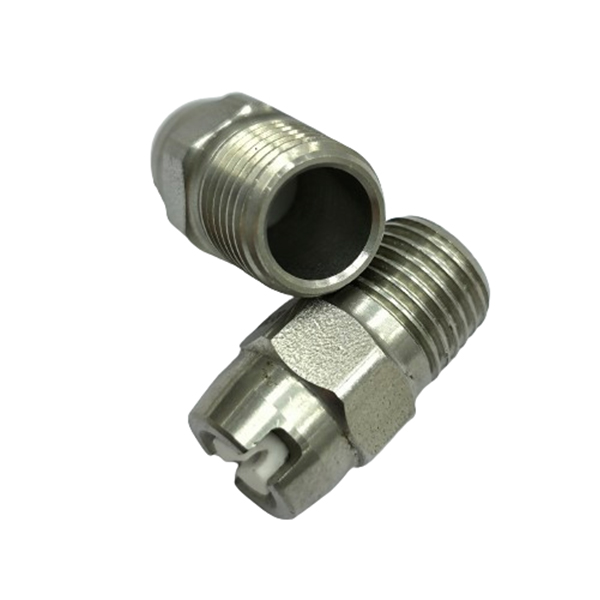

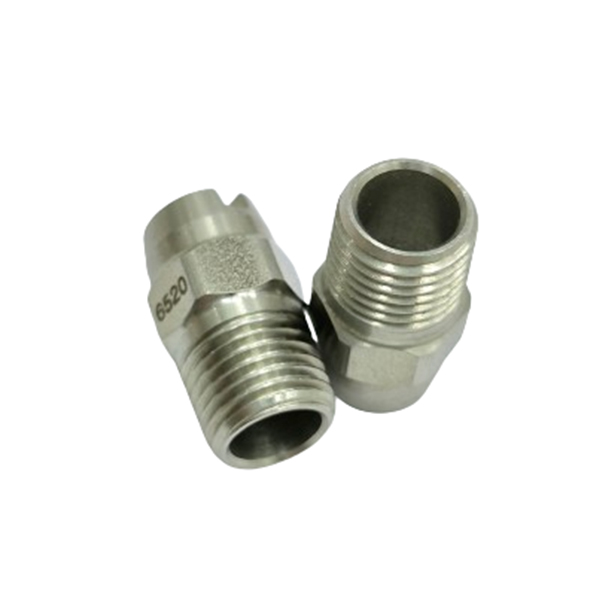

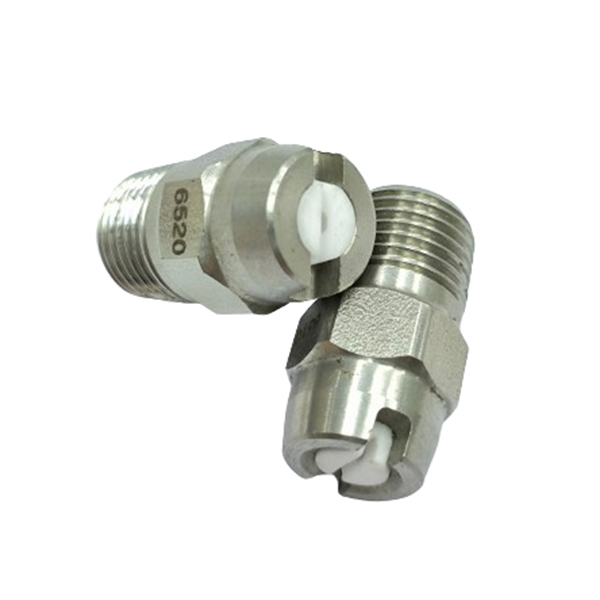

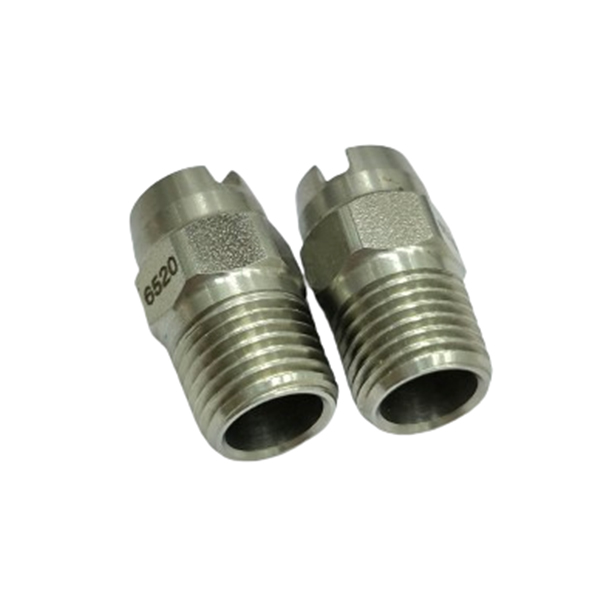

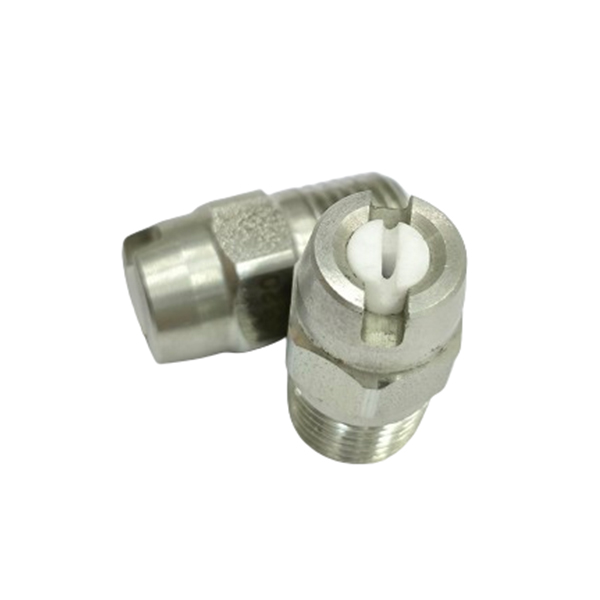

BICOS DE VENTILADOR PLANO INSERIDOS EM CERÂMICA CC-CER
O padrão de leque plano funciona de forma semelhante a uma linha de pulverização, proporcionando um impacto mais forte do que os padrões de cone cheio ou oco, mas não tão intenso quanto um bico de jato sólido.As gotas produzidas por este tipo de bico são maiores em comparação com os bicos cônicos, embora bicos planos de atomização de ar específicos possam gerar gotas muito finas.Para cobrir uma área, um bico em leque plano precisa de algum tipo de movimento, geralmente realizado por um transportador que transporta produtos sob uma série de jatos em leque plano.Alternativamente, o bocal pode estar em movimento para garantir cobertura total.
| Descrição | |
| Modelo | CC-CER |
| Padrão de pulverização | Bicos de ventilador plano de alta pressão |
| Tamanho da rosca | 1/8', 1/4' |
| Pressão no trabalho | Até 35 bares |
| Quociente de vazão | 1,0-410L/min |

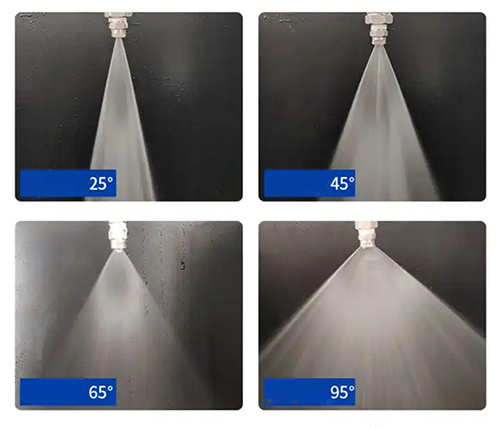

| Ângulo de pulverização | De 0° a 110° |
| Aplicativo | Revestimento, eletrônica, veículos motorizados, alimentos, aço, química, proteção ambiental |
| Prazo de entrega | 4 dias após a confirmação do pagamento |
| Pagamento | Western union, Paypal, T/T, Visa, nossa conta bancária, pagamento on-line |
Aplicações Gerais

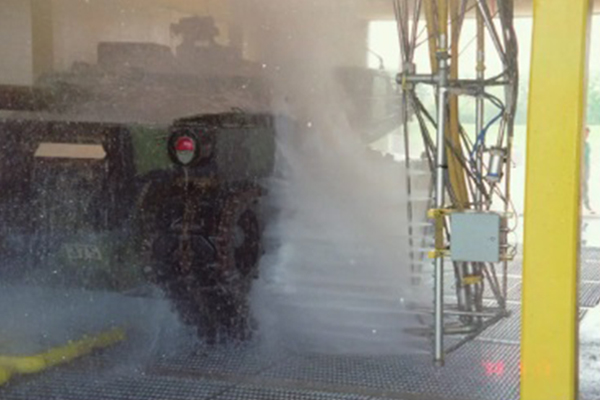

● Lavagem
● Revestimento
● Eletrônicos
● Proteção ambiental
Características de design
Acessórios
Estabilizador em forma de 8

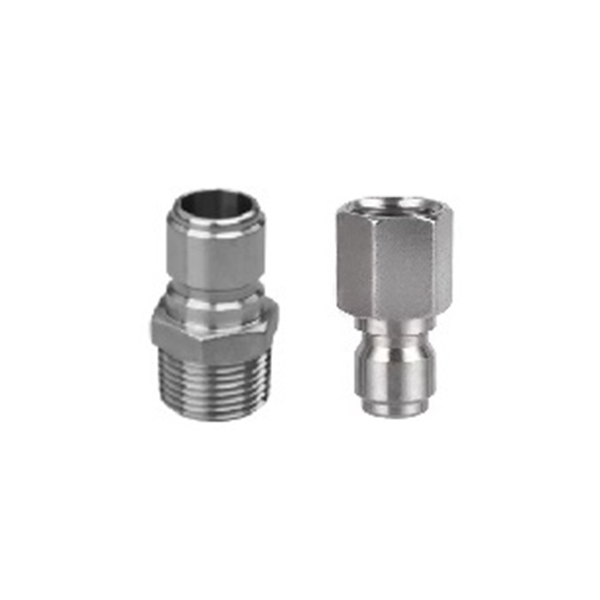

Acoplamento rápido
Dados de desempenho
| Orifício Dia.(milímetros) | Código de Fluxo | Taxa de fluxo L/min | |||||||||
| 1 (gal) = 3,785 L; 1 (gal do Reino Unido) = 4,546 L | |||||||||||
| 25 barras | 30 barras | 35 barras | 40 barras | 50 barras | 60 barras | 70bar | 100 barras | 150 barras | 200 barras | ||
| 0.91 | 02 | 2.3 | 2.5 | 2.7 | 2.9 | 3.2 | 3.5 | 3.8 | 4.6 | 5.6 | 6.4 |
| 1.1 | 03 | 3.4 | 3.7 | 4 | 4.3 | 4.8 | 5.3 | 5.7 | 6.8 | 8.4 | 9.4 |
| 1.3 | 04 | 4.6 | 5 | 5.4 | 5.8 | 6.4 | 7.1 | 7.6 | 9.1 | 11.2 | 12.9 |
| 1.35 | 045 | 5.1 | 5.6 | 6.1 | 6.5 | 7.3 | 7.9 | 8.6 | 10.3 | 12.6 | 14.5 |
| 1.4 | 05 | 5.7 | 6.2 | 6.7 | 7.2 | 8.1 | 8.8 | 9.5 | 11.4 | 14 | 16.1 |
| 1.5 | 055 | 6.3 | 6.9 | 7.4 | 7.9 | 8.9 | 9.7 | 10.5 | 12.5 | 15.4 | 17.7 |
| 1.6 | 06 | 6.8 | 7.5 | 8.1 | 8.6 | 9.7 | 10.6 | 11.4 | 13.7 | 16.7 | 19.3 |
| 1.65 | 065 | 7.4 | 8.1 | 8.8 | 9.4 | 10.5 | 11.5 | 12.4 | 14.8 | 18.1 | 21 |
| 1.7 | 07 | 8 | 8.7 | 9.4 | 10.1 | 11.3 | 12.4 | 13.3 | 16 | 19.5 | 23 |
| 1.75 | 075 | 8.5 | 9.4 | 10.1 | 10.8 | 12.1 | 13.2 | 14.3 | 17.1 | 21 | 24 |
| 1.8 | 08 | 9.1 | 10 | 10.8 | 11.5 | 12.9 | 14.1 | 15.3 | 18.2 | 22 | 26 |
| 1.85 | 085 | 9.7 | 10.6 | 11.5 | 12.3 | 13.7 | 15 | 16.2 | 19.4 | 24 | 27 |
| 1.9 | 09 | 10.3 | 11.2 | 12.1 | 13 | 14.5 | 15.9 | 17.2 | 21 | 25 | 29 |
| 1.95 | 095 | 10.8 | 11.9 | 12.8 | 13.7 | 15.3 | 16.8 | 18.1 | 22 | 27 | 31 |
| 2 | 10 | 11.4 | 12.5 | 13.5 | 14.4 | 16.1 | 17.7 | 19.1 | 23 | 28 | 32 |
| 2.05 | 11 | 12.5 | 13.7 | 14.8 | 15.9 | 17.7 | 19.4 | 21 | 25 | 31 | 35 |
| 2.1 | 115 | 13.1 | 14.4 | 15.5 | 16.6 | 18.5 | 20 | 22 | 26 | 32 | 37 |
| 2.15 | 12 | 13.7 | 15 | 16.2 | 17.3 | 19.3 | 21 | 23 | 27 | 33 | 39 |
| 2.2 | 125 | 14.2 | 15.6 | 16.9 | 18 | 20 | 22 | 24 | 28 | 35 | 40 |
| 2.25 | 13 | 14.8 | 16.2 | 17.5 | 18.7 | 21 | 23 | 25 | 30 | 36 | 42 |
| 2.3 | 14 | 16 | 17.5 | 18.9 | 20 | 23 | 25 | 27 | 32 | 39 | 45 |
| 2.4 | 15 | 17.1 | 18.7 | 20 | 22 | 24 | 26 | 29 | 34 | 42 | 48 |
| 2.5 | 16 | 18.2 | 20 | 22 | 23 | 26 | 28 | 31 | 36 | 45 | 52 |
| 2.6 | 18 | 21 | 22 | 24 | 26 | 29 | 32 | 34 | 41 | 50 | 58 |
| 2.8 | 20 | 23 | 25 | 27 | 29 | 32 | 35 | 38 | 46 | 56 | 64 |
| 3.2 | 25 | 28 | 31 | 34 | 36 | 40 | 44 | 48 | 57 | 70 | 81 |
| 3.6 | 30 | 34 | 37 | 40 | 43 | 48 | 53 | 57 | 68 | 84 | 97 |
| 3.8 | 35 | 40 | 44 | 47 | 50 | 56 | 62 | 67 | 80 | 98 | 113 |
| 4 | 40 | 46 | 50 | 54 | 58 | 64 | 71 | 76 | 91 | 112 | 129 |
| 4.4 | 50 | 57 | 62 | 67 | 72 | 81 | 88 | 95 | 114 | 140 | 161 |
| 4.8 | 60 | 68 | 75 | 81 | 86 | 97 | 106 | 114 | 137 | 167 | 193 |
| 5.2 | 70 | 80 | 87 | 94 | 101 | 113 | 124 | 133 | 160 | 195 | 225 |
| 5.6 | 80 | 91 | 100 | 108 | 115 | 129 | 141 | 153 | 182 | 225 | 260 |
| 6 | 90.0 | 103 | 112 | 121 | 130 | 145 | 159 | 172 | 205 | 250 | 290 |
