26988 Bicos de ilhó com clipe esférico ajustável

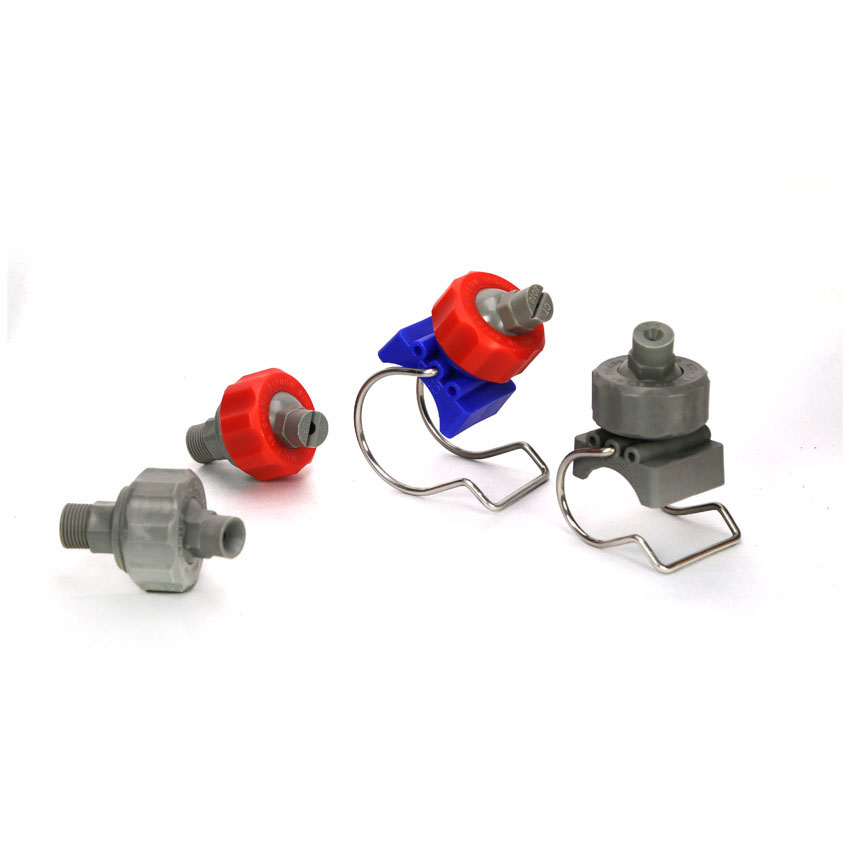

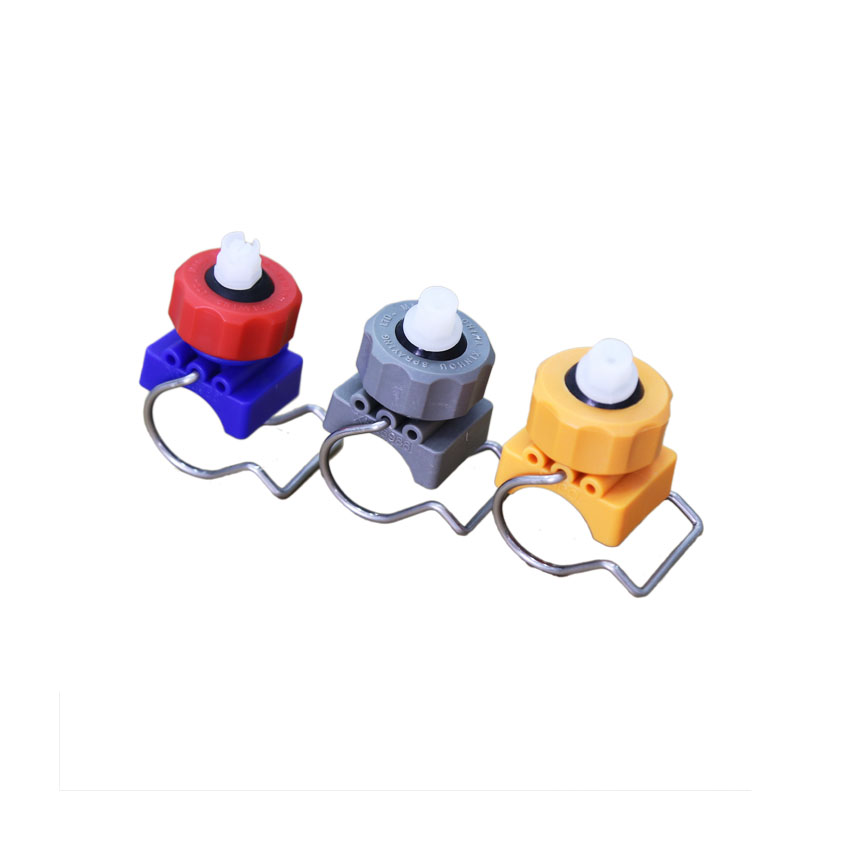

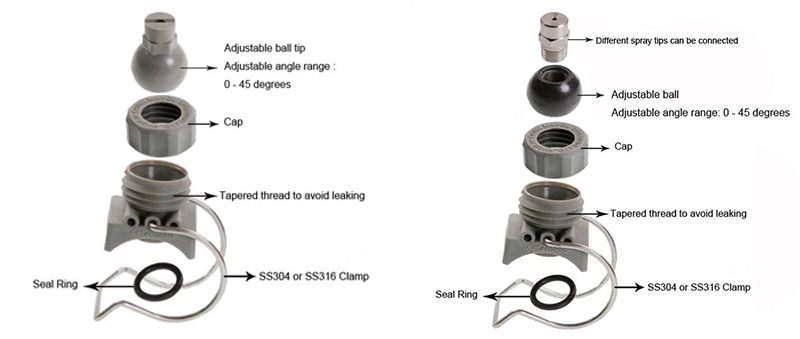

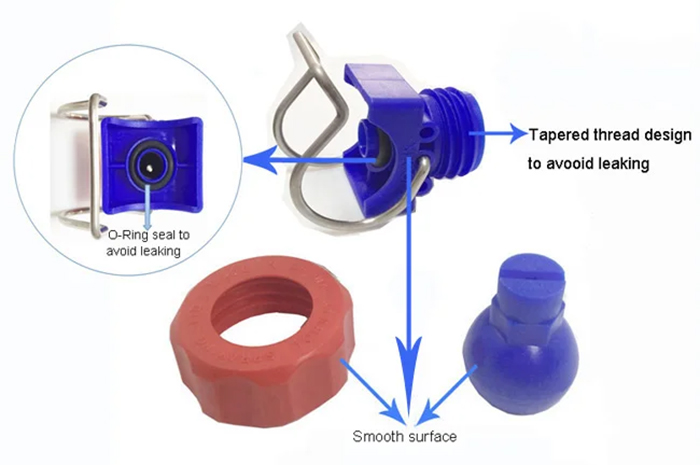

O bocal de fixação consiste em uma base de fixação, tampas de rosca removíveis e uma cabeça esférica ajustável.Oferece padrões de pulverização de cone oco, cone completo e leque plano, atendendo a diferentes requisitos conectando a ponta de pulverização direta ou indiretamente com uma esfera roscada ou esfera de desmontagem rápida.O bocal com olhal de fixação permite a substituição fácil e rápida das pontas de pulverização, permitindo a remoção e instalação manualmente sem a necessidade de ferramentas.

Material
Componentes: Materiais e Recursos
Tampa: 30% polipropileno reforçado com fibra de carbono;Excelente desempenho em resistência ao calor (máx. 82°C), resistência química e resistência ao desgaste
Ponta de pulverização
Base: 30% polipropileno reforçado com fibra de carbono;Excelente desempenho em resistência ao calor (máx. 82°C), resistência química e resistência ao desgaste
Braçadeira: 304SS, 316SS
Anel de vedação: NBR (borracha nitrílica buna), Viton / borracha fluorosa
Status de disponibilidade:
Descrição do produto

26988 BICOS DE PULVERIZAÇÃO COM CLIPE DE ESFERA AJUSTÁVEL

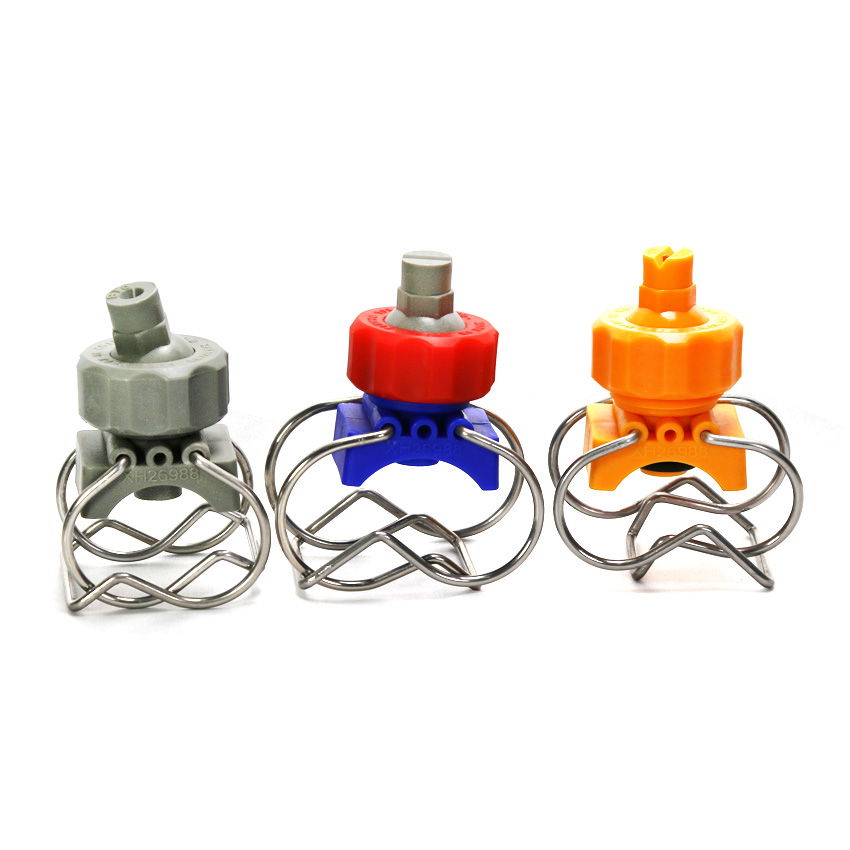

O bico de pulverização com braçadeira consiste em uma base de braçadeira, tampas de rosca removíveis e uma cabeça esférica ajustável.Oferece padrões de pulverização de cone oco, cone completo e leque plano, atendendo a diferentes requisitos conectando a ponta de pulverização direta ou indiretamente com uma esfera roscada ou esfera de desmontagem rápida.O bocal com ilhó de fixação permite a substituição fácil e rápida das pontas de pulverização, permitindo a remoção e instalação manualmente sem a necessidade de ferramentas.




Descrição
Modelo 26988
Padrão de pulverização 26988 bocais de ilhó com clipe esférico ajustável
Pressão no trabalho 0,3-4 barras
Tamanho da rosca de entrada 3/4'-2'
Quociente de vazão 0,62-39L/min
Ângulo de pulverização 40-80°
Aplicativo Limpeza.desengorduramento.fosfatização.superfície de pré-tratamento
Prazo de entrega 4 dias após a confirmação do pagamento
Pagamento Western union, Paypal, T/T, Visa, nossa conta bancária, pagamento on-line



Aplicações Gerais

• Tratamento de superfícies metálicas.

• Pré-tratamento e teste de chuva na indústria de revestimentos automotivos.

• Desengorduramento e fosfatização no processo de tratamento superficial.

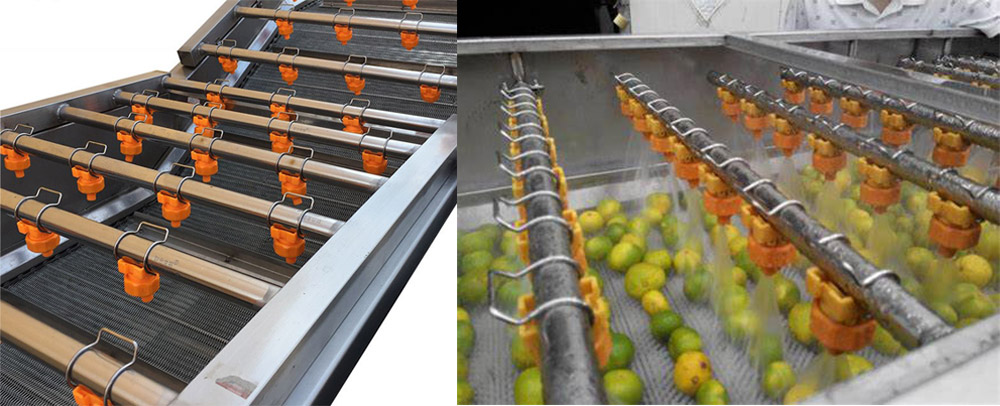

•Outras aplicações de lavagem ou limpeza de baixa pressão: Limpeza pré-tratamento de vegetais e frutas

• Bico de limpeza pré-tratamento com tratamento químico e revestimento antes do processamento por eletroforese

• Limpeza: correia transportadora, filme, fino de cobre, papel, placas de todos os tipos, filtros, poeira e cascalho, e limpeza de máquinas-ferramenta.

• Resfriamento: correia transportadora, gás, tanque, máquinas, metal, telhado etc.

• Dispersão: umidificação, produtos químicos, combate a incêndio, despoeiramento, desodorização, antiespumante, etc.




Características de design


Características:

• Conexão de tubo de encaixe com pontas de pulverização tipo esfera Clip Eyelet.

• As pontas ajustáveis ​​do tipo esfera permitem um ajuste rápido e preciso da direção da pulverização sem perturbar a conexão do tubo.

• Use com tubo de 3/4', 1', 1-1/4', 1-1/2' ou 2'.

• Tamanhos de entrada para 8 mm, 14 mm, 16 mm, 18 mm, 20 mm de diâmetro.faça furos.

• Material resistente a produtos químicos e corrosão PP ou FRPP (Polipropileno Reforçado com Fibra) suporta altas temperaturas em torno de 85°C.

• Use borracha nitrílica ou flúor como material de vedação do anel de vedação, que é resistente a produtos químicos e à corrosão.

• Grampo simples e duplo em aço inoxidável com mola.

• Mais adequado para ambientes de trabalho de baixa pressão.

• Estrutura de múltiplas peças, fácil manutenção, limpeza e substituição, e pode economizar no custo de substituição da cabeça do bico.

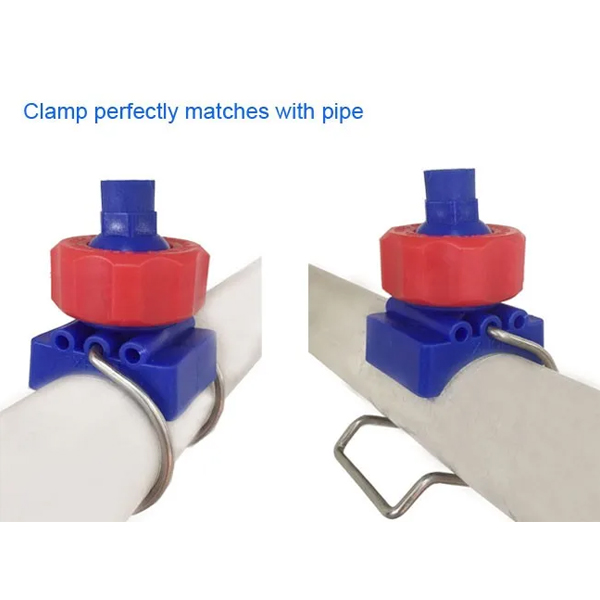

Bocal de pulverização de água com braçadeira única

É adequado para braçadeira tp em tubos com diâmetro externo de 3/4'' a 1 1/2'' (27mm a 51mm)

Bocal de pulverização de água com braçadeira dupla

É uma braçadeira tp adequada em tubos com diâmetro externo de 2 '' (54 mm a 60 mm)

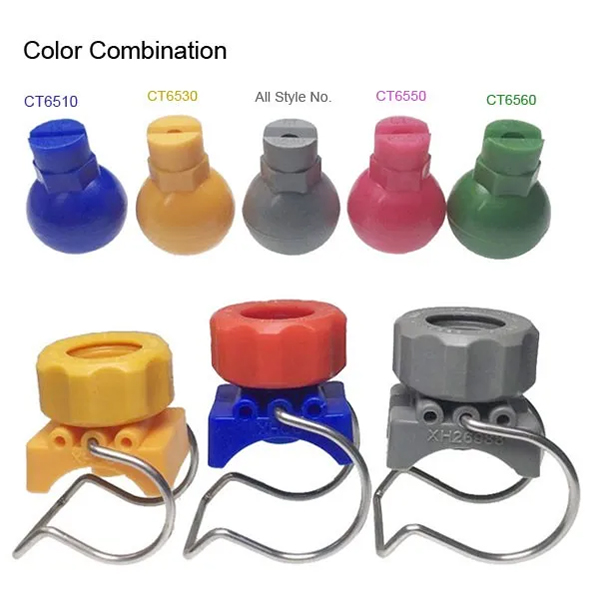

Bocal de fixação com ponta de pulverização em leque plano de plástico

O ângulo de pulverização da ponta de pulverização esférica ajustável pode ser ajustado em 45 graus

Bocal de fixação com bico de cone completo em aço inoxidável

Diferentes bicos de pulverização podem ser em plástico ou aço inoxidável com tamanho de rosca de 1/4'' ou 3/8'' podem ser conectados à esfera roscada preta com ângulo ajustável de 45 graus

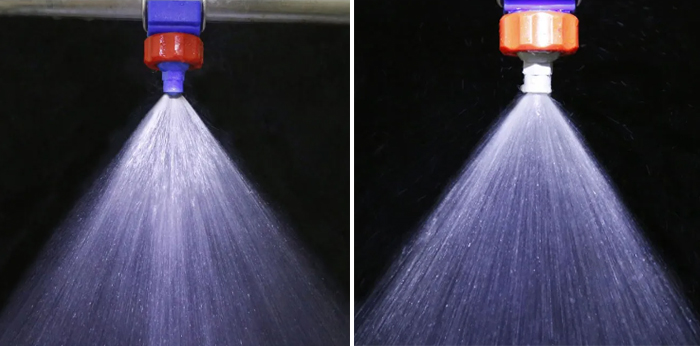

Efeito de pulverização


Dados de desempenho

Dimensões da braçadeira

Estilo não. Diâmetro externo do tubo. Diâmetro externo do tubo em mm Diâmetro do furo de perfuração.         no tubo (mm)
(polegada)
26988 3/4'' 25 --- 29 14
16
18
20
1'' 32 --- 35
1 1/4'' 38 --- 43
1 1/2 '' 44 --- 51
2'' 54 --- 60


Ponta Cone Completa

Estilo não. Quociente de vazão  (l/min) Ângulo de pulverização
0,3 barra 0,7bar 1bar 1,5 barra 2 barras 3 barras 4 barras 0,5 barra 1,5 barra 4 barras
BT6 1.6 2.3 2.6 3.2 3.7 4.5 5.1 69° 74° 68°
BT12.5 3.4 4.8 5.4 6.8 7.7 9.3 10.6 69° 74° 68°
BT25 6.7 9.5 10.9 13.5 15.4 18.6 21 64° 67° 63°


Ponta plana em leque

Estilo da ponta de pulverização nº (ângulo de pulverização a 3 bar) Quociente de vazão  (l/min)
40° 50° 65° 80° 0,3 barra 0,7bar 1bar 1,5 barra 2 barras 3 barras 4 barras 4 barras


CT6505
0.62 0.9 1.1 1.3 1.6 2 2.3


CT6510 CT8010 1.2 1.9 2.3 2.8 3.2 3.9 4.6
CT4020 CT5020 CT6520 CT8020 2.5 3.8 4.6 5.6 6.5 7.9 9.1
CT4030
CT6530 CT8030 3.7 5.7 6.8 8.4 9.7 11.8 13.7
CT4040
CT6540 CT8040 5.0 7.6 9.1 11.2 12.9 15.8 18.2
CT4050
CT6550
6.2 9.5 11.4 14.0 16.1 19.7 23.0
CT4060
CT6560
7.5 11.4 13.7 16.7 19.3 24.0 27.0
CT4070
CT6570
8.7 13.3 16.0 19.5 23.0 28.0 32.0
CT4026
CT65100
12.5 19.1 23.0 28.0 32.0 39.0 46.0


Ponta Cone Oca

Estilo não. Quociente de vazão  (l/min) Ângulo de pulverização
0,3 barra 0,7bar 1bar 1,5 barra 2 barras 3 barras 4 barras 0,5 barra 1,5 barra 4 barras
AT15-30.1 6.2 8.8 10.4 12.6 14.5 17.6 20.2 46° 49° 51°
