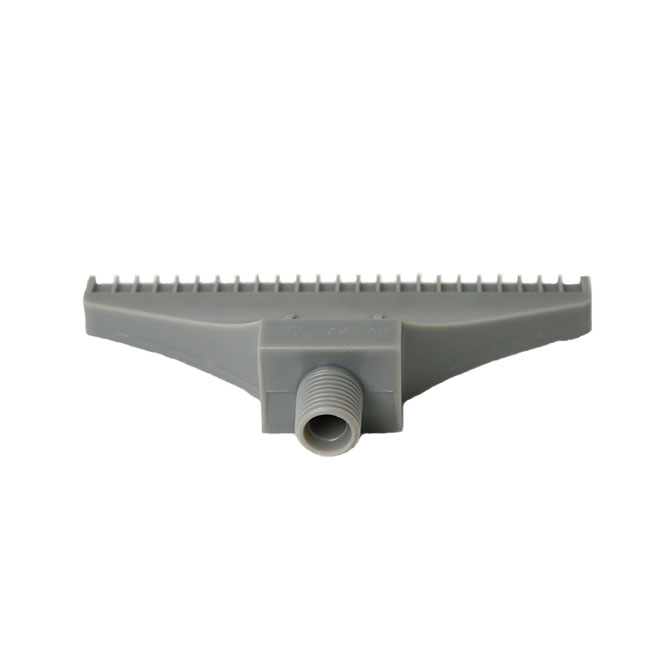

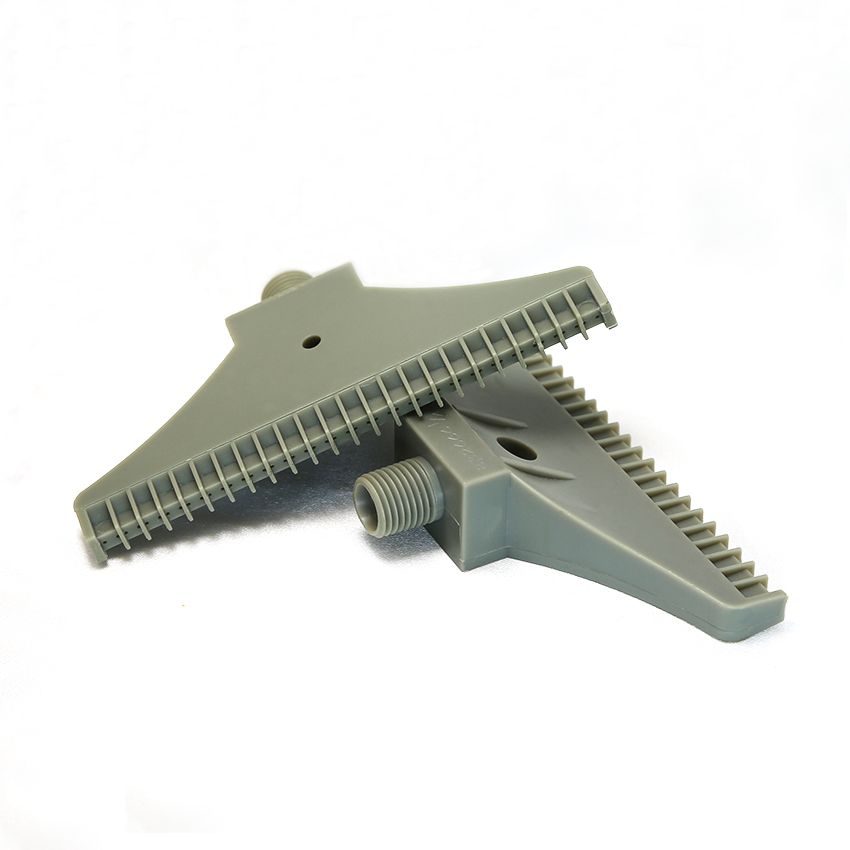

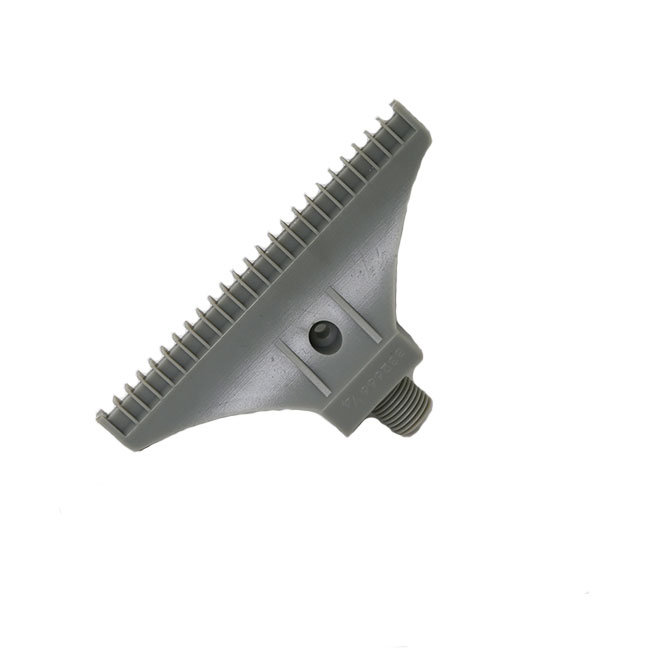

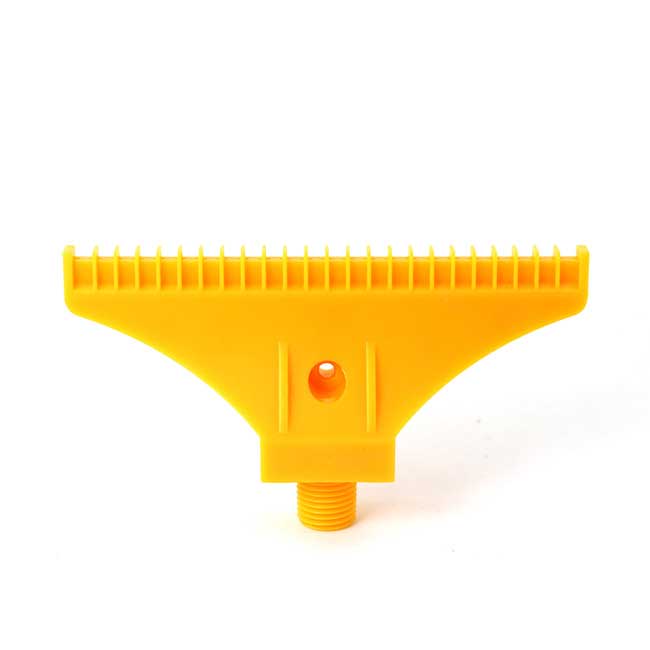

bocais de ar Windjet largos de 110 mm com 48 furos
Os Bicos de Ar Windjet também são chamados de bico pente ou bico de ar comprimido.Ele pode pulverizar fluxo de ar comprimido em forma de leque de alto impacto. Ele é projetado com 48 orifícios de injeção cilíndricos.O princípio de funcionamento é inalar o ar circundante para aumentar significativamente a quantidade de ar ejetado, o que é muito adequado para a remoção de água.A ejeção de ar uniforme e eficaz reduz bastante o consumo de ar.
Descrição | |
Modelo | FW1/4-ABS |
Padrão de pulverização | Bicos de ventilador plano padrão |
Tamanho da rosca | 1/4' |
Pressão no trabalho | 7bar |
Tipo de linha | NPT/BSPT |
Resistência à temperatura | 77ºC |
Aplicativo | resfriamento, têmpera, lavagem e proteção contra fogo. |
Prazo de entrega | 4 dias úteis após a confirmação do pagamento |
Pagamento | Western union, Paypal, T/T, Visa, nossa conta bancária, pagamento on-line |
Aplicações Gerais
● Resfriamento
● Secagem
● Limpeza
● Movendo material
● Papel direto
Características de design
Características:
● Projetado com múltiplos furos de injeção cilíndricos
● Reduza o ruído operacional e o consumo de ar, ao mesmo tempo em que obtém alta dinâmica do fluxo de ar.
● O design da estrutura interna do bico obedece aos princípios aerodinâmicos, reduzindo efetivamente a resistência do ar durante a operação.

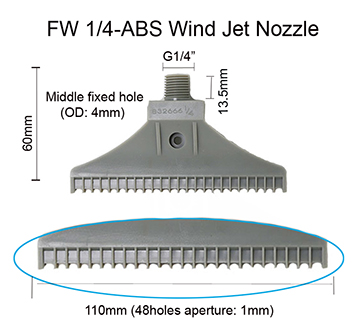

DIMENSÕES
Modelo não. | Tamanho da rosca | Dimensões (mm) | |||||
h | d | ||||||
707-ABS | 1/4 | 47 | 20 | ||||
707-AL | 47 | 20 | |||||
FN 1/4 -ABS | 38 | 39.5 | |||||
FW 1/4-ABS | 60 | 110 | |||||
FB 1/4-ABS | 89 | 46 | |||||
FJ1/4 | 92 | 46 | |||||
973-SS | 76 | 58.5 | |||||
DGF24-SS | 55 | 24 |
Dados de desempenho
Series | Seção de orifício soma | Número de furos | Consumo de ar em diferentes velocidades do vento | |||||||||||
V=2m/s | V=3m/s | V=4m/s | V=5m/s | V=10m/s | V=15m/s | V=20m/s | V=25m/s | V=30m/s | ||||||
707-ABS | 1,256*10-5㎡ | 16 | 0.9 | 1.36 | 1.8 | 2.26 | 4.52 | 6.78 | 9.0 | 11.3 | 13.6 | |||
707-AL | ||||||||||||||
FB 1/4-ABS | ||||||||||||||
FN 1/4 -ABS | 1,256*10-5㎡ | 16 | ||||||||||||
FW 1/4-ABS | 3,768*10-5㎡ | 48 | 2.7 | 4.1 | 5.4 | 6.78 | 13.56 | 20.34 | 27.0 | 33.9 | 40.8 | |||
973-SS | 1,727*10-5㎡ | 22 | 1.24 | 1.87 | 2.48 | 3.1 | 6.21 | 9.32 | 12.37 | 15.54 | 18.7 |
Informações sobre pedidos:
Modelo não. | tamanho da rosca | Material | |||
Exemplo
AA | 1/4 | abdômen | |||
Estilo não. | Tamanho da rosca | Material |
